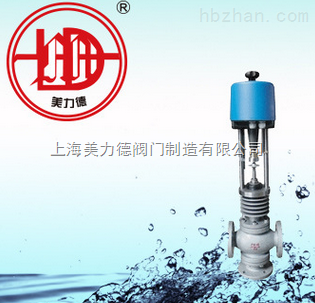

ZAZQ/ZAZX系列電动三通调节阀電动三通合流分流调节阀采用圆筒型薄壁窗口形阀芯导向。配用DKZ直行程電动执行机构，接受0~10或4~20mA.DC信号驱动阀门启闭。其中三通合流调节阀用于将两种流體混合成第三种流體，或不同温度的同种流體，混合成同一温度流體。三通分流阀将一种流體分成两路流體。
ZAZQ/ZAZX系列電动三通调节阀電动三通合流分流调节阀采用圆筒型薄壁窗口形阀芯导向。配用DKZ直行程電动执行机构，接受0~10或4~20mA.DC信号驱动阀门启闭。其中三通合流调节阀用于将两种流體混合成第三种流體，或不同温度的同种流體，混合成同一温度流體。三通分流阀将一种流體分成两路流體。
本系列产品口径由25mm至200mm，公称压力有1.0、1.6、4.0、6.4MPa，温度范围-60℃至450℃，控制信号為0~10或4~20mA.DC。配用不同的执行机构可分為普通型和電子型两种。
ZAZQ/ZAZX系列電动三通调节阀产品特点
流體对阀芯作用方向都处于流开状态，故工作稳定性好。
除了阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。
伺服放大器采用深度动态负反馈，可提高调节精度。
電动操作器有多种形式，可适用于4~20mA.DC或0~10mA.DC
電子型電动调节阀可直接電流信号控制阀门开度，无需伺服放大器。
节省自动化投资，与单座、双座或套筒调节阀相比，组成同样的系统可省掉一个阀，简化系统，节省投资。
波纹管密封型对移动的阀杆形成*的密封，诸绝流體外漏。
ZAZQ/ZAZX系列主要零件材料
阀體、阀盖：HT200、ZG230~450ZG、1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司太莱合金堆焊
填料：聚四氟乙烯
推杆、衬套：2Cr13
主要技术参数
公称通俗DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
额定流量系数Kv | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 |
分流 | 85 | 135 | 210 | 340 | 535 | ||||||
额定行程 | 16 | 25 | 40 | 60 | |||||||
流量特性 | 直線抛物線 | ||||||||||
工作温度（℃） | 普通型：铸铁：-20~200、铸钢：-40~250、铸不锈钢：-60~250 散热型：铸钢：-40~450、铸不锈钢：-60~450 | ||||||||||
介质温度（℃） | 200以下（对合流阀而言） | ||||||||||
固有可调比R | 30 | ||||||||||
公称压力PN（MPa） | 1.0 1.6 4.0 6.4 | ||||||||||
允许泄漏量 | 硬密封：IV级软密封：IV级 | ||||||||||
作用方式 | 電开、電关 | ||||||||||
信号范围(mA.DC) | 0~10 4~20 | ||||||||||
電源電压 | 22V、50Hz 380V50Hz 24V AC/DC | ||||||||||
环境温度（℃） | 伺服放大器：5~45 执行机构：-10~55 | ||||||||||
全行程时间(S) | 普通型 | 12.5 | 20 | 32 | 48 | ||||||
電子型 | 30 | 30 | 48 | 60 | |||||||
消耗功率（W） | 普通型 | 28 | 35 | ||||||||
電子型 | 6 | 15 | 25 | 40 | |||||||
配套用電动执行机构有关技术参数
公称通径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
電动执机机构型号 | 普通型 | ZAZ-60 | DKZ-410 | DKZ-410 | ||||||||
電子型 | JHZAZ1 | JHZAZ2 | JHZAZ3 | JHZAZ4 | ||||||||
電动执行机构推力（N） | 普通型 | 400 | 6400 | 6400 | ||||||||
電子型 | 2000 | 4000 | 6000 | 8000 | ||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
允许压差
公称通径 (mm) 推力(N) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
400 | 0.57 | 0.37 | 0.24 | 0.15 | ||||||
2000 | 1.85 | |||||||||
4000 | 5.70 | 3.70 | 2.40 | 1.50 | ||||||
6000 | 1.31 | 0.9 | 0.56 | |||||||
6400 | 1.40 | 0.96 | 0.60 | 0.15 | 0.11 | 0.06 | ||||
8000 | 0.48 | 0.36 | 0.19 | |||||||
16000 | 0.96 | 0.71 | 0.38 |
连接标准
法兰标准：铸铁法兰按GB4216.5-84、铸铁法兰按GB9113-88、JB/T79-94
法兰密封面型：PN10、PN16為凸面
PN40、PN64為凹凸面，阀體為凹面
结构長度：GB12221-89
夹套保温型夹套载热體接口：对焊φ18×4
阀體法兰及法兰端面距离可以按用户的标准制造。如ANSI、JIS、JPI等标准。
