ZZWP自力式温度调节阀

产品时间：2024-03-28

简要描述：

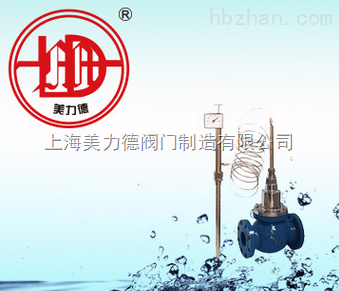

ZZWP自力式温度调节阀主要由控制阀及温控器组成,是一种无需外来能源而依靠被控介质自身的温度变化进行自动调节的节能产品。有较宽的温度设定范围,显示清晰、精度高,并设有过载保护装置,安全可靠,因而广泛应用于化工、石油、電力、冶金、食品、轻纺、居民建筑楼群、宾馆、饭店等各种供热、供水、制冷、杀菌消毒等设备的温度自动调节。

在線咨询点击收藏

详细介绍

本系列产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-20℃~350℃，接受信号為0~10mA.DC或4~20mA.DC来改变被调介质流量，使被控工艺参数保持在给定值，其中单座调节型适用于压差较小，介质粘度较大或稍有颗粒杂质场合。套筒调节型适用于压差较大场合。

ZZWP自力式温度调节阀主要要零件材料
阀體、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯：ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推杆、衬套：2Cr13
垫片：橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片
波纹管：1Cr18Ni9Ti

技术参数

公称通径DN(mm) （阀座直径dn）		20				25	32	40	50	65	80	100	125	150	200
		(10)	(12)	(15)	(20)
额定流量系数	直级	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
额定行程		16					25			40			60
公称压力PN(MPa)		1.0 1.6 4.0 6.4
固有流量特性		直線、等百分比
固有可调比		50
允许泄漏量	单座	硬密封：IV级软密封：VI级
	套筒	硬密封：II级软密封：VI级
工作温度t(℃)		-20~200 -40~250 -40~450 -60~450
信号范围（mA.DC）		0~10 4~20
作用方式		電关式電开式
使用环境温度（℃）		電动调节阀：-20~70℃
使用环境湿度		電动调节阀：≤95%
電源電压		220V 50Hz

本产品性能指标贯彻GB/T4213-92。配套用電动执行机构有关技术参数

公称通径DN(mm)		20	25	32	40	50	65	80	100	125	150	200
電动执机机构	普通型	ZAZ-60 DKZ-310		ZAZ-60 DKZ-310			DKZ-410			DKZ-410 DKZ-510
	電子型	JHZAZ1		JHZAZ1			JHZAZ3			JHZAZ3
電动执行机构推力（N) 全行程时间（S）	普通型	400 4000		400 4000			6400			6400 16000
	電子型	2000		4000			6000			8000
	普通型	12.5		20			32			48
	電子型	30		30			48			60
消耗功率（N）	普通型	28					35
	電子型	6		15			25			40

表中数据仅為常规配置，具體选用根据主要参数及用户要求而定。

允许压差

单座调节型允许压差表单位：MPa

公称通径 (mm) 推力(N)	20				25	32	40	50	65	80	100	125	150	200
公称通径 (mm) 推力(N)	10	12	15	20	25	32	40	50	65	80	100	125	150	200
400	3.90	2.71	1.73	0.95	0.62	0.37	0.24	0.15
2000	6.40	6.40	6.40	4.87	3.11
4000	6.40	6.40	6.40	6.40	6.11	3.73	2.39	1.53
6000									1.38	0.91	0.54
6400									1.45	0.95	0.61	0.40	0.28	0.15
8000												0.50	0.34	0.19
16000												0.98	0.68	0.38

套筒调节型允许压差表

公称通径 推力(N)	20	25	32	40	50	65	80	100	125	150	200
400	1.94	1.62	1.31	1.08	0.88
2000	6.40	6.40
4000	6.40	6.40	6.40	6.40	6.40
6000						6.40	6.40	6.40
6400						6.40	6.40	6.40	6.40	6.40	6.40
8000									6.40	6.40	6.40
16000									6.40	6.40	6.40

允许压差值若大于公称压力，则取公称压力值。

性能指标

序号	项目	单座阀	套筒阀
1	基本误差（%）	±2.5
2	回差（%）	2.0
3	死區（%）	3.0
4	额定行程偏差（%）	+2.5
5	额定流量系数偏差（%）	±10
6	固有流量特性	符合IEC534-1、GB/T4213-92中规定的斜率偏差

普通型单位：mm

公称通径DN		20	25	32	40	50	65	80	100	125	150	200
A		460					530			630
B		230					230			260
H1		490					540			625
L		150	160	180	200	230	290	310	350	400	480	600
H2		175	180	, 215	218	230	280	285	315	400	460	540
H3		53	57.5	70	75	82.5	92.5	100	110	125	142.5	170
重量	PN1640	50	5254	56	58	75	87	95	132	135	155
重量	PN64	53	56	58	65	68	84	110	129	177	180	210

電子型单位：mm

公称通径DN		20	25	32	40	50	65	80	100	125	150	200
D		φ155		φ162			φ170
H4		290		325			380
L		150	160	180	200	230	290	310	350	400	480	600
H5		175	180	215	218	230	280	285	315	400	460	540
H6		53	58	70	75	82	92	100	110	125	142	170
重量	PN1640	10	12	15	17	18	34	46	54	76	79	100
重量	PN64	13	16	19	26	27	43	69	85	120	125	150
