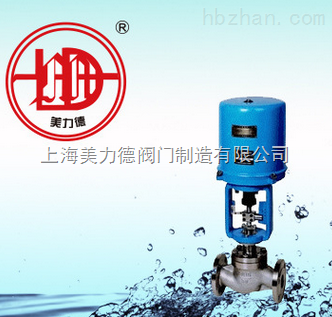

ZAZNE系列電子式電动调节阀電动双座调节阀接受调节仪表来的直流電流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于電力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
ZAZNE系列電子式電动调节阀電动双座调节阀接受调节仪表来的直流電流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于電力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
本系列产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-40℃~450℃，接受信号為0~10mA.DC或4~20mA.DC。其中電动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合。電动套筒调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种，后者阀关闭时泄漏量可达VI级（零泄漏）标准。按填料不同可分為一般填料密封和波纹管密封两种，前者用一般场合，而后者用至不允许外漏的重要场合。流量特性為線性或等百分比。配用不同的执行机构可分為普通型和電子型两种。多种多样的品种规模可供选择。
ZAZNE系列電子式電动调节阀产品特点
阀體按流體力學原理设计的等截面低流阻流道，额定流量系数增大30%。
可调节范围大，固有可调比為50，流量特性有直線和等百分比。
電动套筒调节阀阀塞设有上、下方的均压孔，不平衡力小，阀稳定性好，套筒互换性强，使用压差大。
调节切断型采用软密封结构阀芯，达VI级泄漏标准（零泄漏）。
伺服放大器采用深度动态负反馈，可提高自动调节精度。
電动操作器有多种形式，可适用于4~20mA。DC或0~10mA.DC。
電子型電动调节阀可直接由電流信号控制阀门开度，无需伺服放大器。
波纹管密封型调节阀对移动的阀杆形成*的密封，堵绝流體外漏。
主要零件材料
阀體、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯：ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推杆、衬套：2Cr13
垫片：橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片
波纹管：1Cr18Ni9Ti
主要技术参数
公称通径DN(mm) （阀座直径dn） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
(10) | (12) | (15) | (20) | ||||||||||||
额定流量系数 | 直级 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
额定行程 | 16 | 25 | 40 | 60 | |||||||||||
公称压力PN(MPa) | 1.0 1.6 4.0 6.4 | ||||||||||||||
固有流量特性 | 直線、等百分比 | ||||||||||||||
固有可调比 | 50 | ||||||||||||||
允许泄漏量 | 单座 | 硬密封：IV级软密封：VI级 | |||||||||||||
套筒 | 硬密封：II级软密封：VI级 | ||||||||||||||
工作温度t(℃) | -20~200 -40~250 -40~450 -60~450 | ||||||||||||||
信号范围（mA.DC） | 0~10 4~20 | ||||||||||||||
作用方式 | 電关式電开式 | ||||||||||||||
使用环境温度（℃） | 電动调节阀：-20~70℃伺服放大器：0~50℃ | ||||||||||||||
使用环境湿度 | 電动调节阀：≤95% 伺服放大器：≤85% | ||||||||||||||
電源電压 | 220V 50Hz 380V 50Hz 24AC/DC | ||||||||||||||
本产品性能指标贯彻GB/T4213-92。配套用電动执行机构有关技术参数
公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
電动执机机构 | 普通型 | ZAZ-60 | ZAZ-60 | DKZ-410 | DKZ-410 | |||||||
電子型 | JHZAZ1 | JHZAZ1 | JHZAZ3 | JHZAZ3 | ||||||||
電动执行机构推力（N) | 普通型 | 400 4000 | 400 4000 | 6400 | 6400 16000 | |||||||
電子型 | 2000 | 4000 | 6000 | 8000 | ||||||||
普通型 | 12.5 | 20 | 32 | 48 | ||||||||
電子型 | 30 | 30 | 48 | 60 | ||||||||
消耗功率（N） | 普通型 | 28 | 35 | |||||||||
電子型 | 6 | 15 | 25 | 40 | ||||||||
表中数据仅為常规配置，具體选用根据主要参数及用户要求而定。
電动双座调节阀允许压差表单位：Mpa
公称通径 (mm) 推力(N) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
10 | 12 | 15 | 20 | |||||||||||
400 | 3.90 | 2.71 | 1.73 | 0.95 | 0.62 | 0.37 | 0.24 | 0.15 | ||||||
2000 | 6.40 | 6.40 | 6.40 | 4.87 | 3.11 | |||||||||
4000 | 6.40 | 6.40 | 6.40 | 6.40 | 6.11 | 3.73 | 2.39 | 1.53 | ||||||
6000 | 1.38 | 0.91 | 0.54 | |||||||||||
6400 | 1.45 | 0.95 | 0.61 | 0.40 | 0.28 | 0.15 | ||||||||
8000 | 0.50 | 0.34 | 0.19 | |||||||||||
16000 | 0.98 | 0.68 | 0.38 | |||||||||||
允许压差值若大于公称压力，则取公称压力值。
允许压差值若大于公称压力，则取公称压力值。
连接标准
法兰标准：铸铁法兰按GB4216-84、铸铁法兰按GB9113-88
法兰密封面型：PN10、PN16為凸面
PN40、PN64為凹凸面，阀體為凹面
结构長度：GB12221-89
夹套保温型夹套载热體接口：对焊φ18×4
阀體法兰及法兰端面距离可以按用户的标准制造。如ANSI、JIS、DIN等标准。
