蜗轮衬氟蝶阀 蝶阀生产

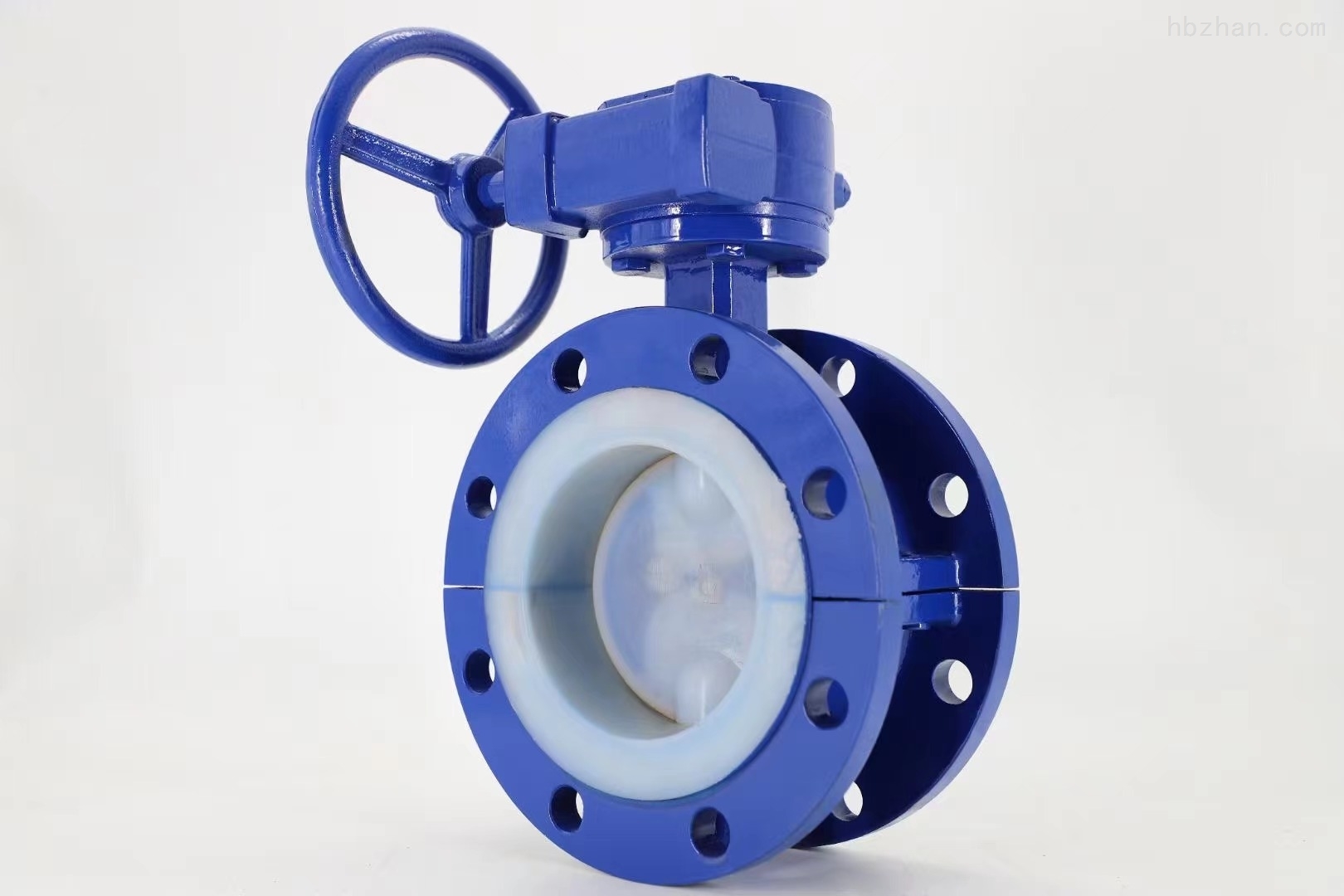

蜗轮衬氟蝶阀（型号D341F46-16C）是蜗轮传动、法兰连接、F46密封阀座、中線结构的氟塑料衬里蝶阀，适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质，适用于化工、石油、医药、食品、钢铁冶炼、造纸等行业管道理想的耐腐蚀阀。

衬氟蝶阀是20世纪70年代开始研发的一种蝶阀，主要特点是耐腐蚀。因為氟塑料分子结构中都有氟碳键及其屏蔽效应，故具有优良的耐腐蚀性。

蜗轮衬氟蝶阀分為全衬里型和半衬里型，全衬里型蝶阀的阀體全衬里，蝶板和蝶板轴全衬层，蝶板与蝶板轴合為一體；半衬里型蝶阀，阀體全衬里，蝶板和阀杆不衬，用不锈钢材料，蝶板与蝶板轴组合装配。

D341F46-16C采用RF突面法兰连接，用圆形蝶板作启闭件。内衬氟塑料的蝶阀采用衬里技术，将聚全氟乙丙烯F46（FEP）树脂或型材通过模压或镶嵌方法置于碳钢材质（或铸铁、不锈钢）阀體的内壁或蝶板和阀杆的外表面，以达到抗介质腐蚀的作用。

衬氟蝶阀主要结构特点：

1、中線结构，整个蝶板与阀座在360°圆周内同心（中線），具有双向密封功能；

2、四级加载弹性密封，保证零泄漏；

3、阀轴的径向采用O型圈与金属垫的组合密封；

4、阀座镶在有弹性条的阀體的槽内。

主要技术参数：

产品型号：D341F46-10C、D341F3-16C

公称压力：PN0.6-1.6MPa

公称通径：DN40-DN1200mm

适用温度：≤200℃

适用介质：任何浓度的酸、碱、氯、硫化氢强氧化剂、浓硝酸及王水等

主要零部件材料：

阀體：WCB碳钢、不锈钢；

蝶板：WCB碳钢、不锈钢；

蝶板轴：1Cr13、2Cr13、不锈钢；

衬里层/阀座：PTFE（F4聚四氟乙烯）、PCTFE（F3聚三氟氯乙烯）、FEP（F46聚全氟乙丙烯）、PFA（可溶性F4）、PO（聚烯烃）；

O型圈：FPM氟橡胶；

弹性条：Si硅橡胶。

小知识：

聚全氟乙丙烯（FEP）简称F46，是四氟乙烯与六氟丙烯的共聚物，耐腐蚀性能*。与聚四氟乙烯相似（在150℃下），它几乎能抵抗所有化學介质（包括浓硝酸及王水）的腐蚀。只有高温下的氟等能与它发生作用。FEP塑料对稀或浓的无机酸、碱、醇、酮、芳烃、氯代烃、油脂等均有优良的耐腐蚀性。
