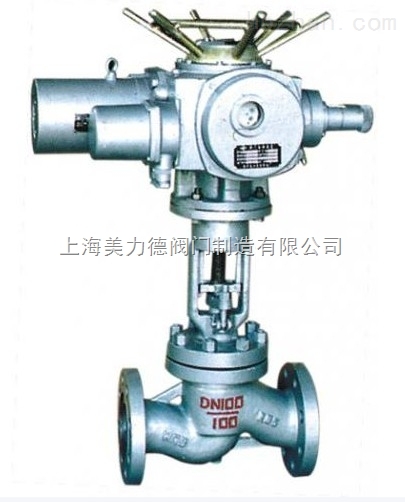

電动手动两用法兰截止阀

常用的法兰铸钢截止阀

　　有以下几种：

　　1）直通式截止阀

　　2）角式截止阀；在角式截止阀中，流體只需改变一次方向，以致于通过此阀门的压力降比常规结构的截止阀小。

　　3）直流式截止阀；在直流式或Y形截止阀中，阀體的流道与主流道成一斜線，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。

　　4）柱塞式截止阀：这种形式的截止阀是常规截止阀的变型。在该阀门中，阀瓣和阀座通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接，密封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开，并通过由阀盖螺母 施加在阀盖上的载荷把柱塞周围的密封圈压牢。弹性密封圈能够更换，可以采用各种各样的材料制成，该阀门主要用于“开"或者“关"，但是备有特制形式的柱塞或特殊的套环，也可以用于调节流量。

法兰铸钢截止阀的持点

　　(1)结构比闸阀简单，制造与维修都较方便。

　　(2)密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀體密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命長。

　　(3)启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构長度比闸阀長。

　　(4)启闭力矩大、启闭较费力，启闭时间校長。

　　(5)流體阻力大，因阀體内介质通道较曲折，流體阻力大，动力消耗大。

　　(6)介质流动方向 公称压力PN≤16MPa时，一般采用顺流，介质从阀瓣下方向上流；公称压力PN≥20MPa时，一般采用逆流，介质从阀瓣上方向下流．以增加密封件能。使用时，截止阀介质只能单方向流动，不能改变流动方向。

　　(7)全开时阀瓣经常受冲蚀。

法兰铸钢截止阀结构

　　截止阀（stop valve,Globe Valve）的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流體的中心線作直線运动。阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式，（通用名称：明杆）截止阀只适用于全开和全关，不允许作调节和节流。

　法兰铸钢截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我國阀门“三化给"曾规定，截止阀的流向，一律采用自上而下。本阀要水平安装

　　法兰铸钢截止阀开启时，阀瓣的开启高度，為公称直径的25%～30%时，流量已达到zui大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

法兰铸钢截止阀的工作原理

　　截止阀，也叫截门，是使用zui广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。

　　法兰铸钢截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。

　　法兰铸钢截止阀只许介质单向流动，安装时有方向性。截止阀的结构 長度大于闸阀，同时流體阻力大，長期运行时，密封可靠性不强。
