产品时间：2024-03-28

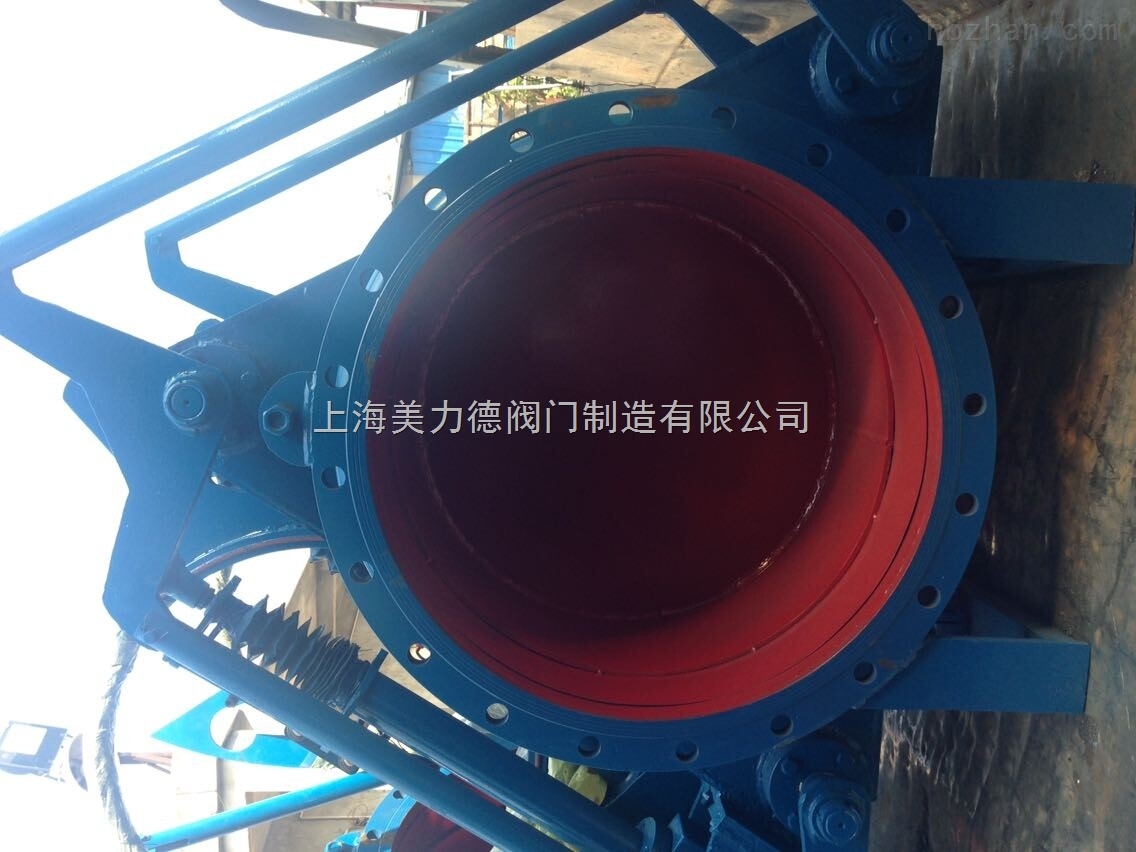

F43X-0.5C手动扇形眼镜盲板阀 眼镜盲板阀 本系列手动、气动、液动、電动、電动推杆扇形盲板阀适用于高炉除尘及冷却系统煤气进、出口管線上，作為煤气介质的可靠隔断装置，也可用于焦化厂 煤气管線煤气加压站等其它管線上。
一、手动扇形眼镜盲板阀用途
本系列手动、气动、液动、電动、電动推杆扇形盲板阀适用于高炉除尘及冷却系统煤气进、出口管線上，作為煤气介质的可靠隔断装置，也可用于焦化厂 煤气管線煤气加压站等其它管線上。
二、阀门主要性能参数
| 公称压力 | 0.05 | 0.1 | 0.25 | MPa |
| 密封试验压力 | 0.06 | 0.11 | 0.38 | |
| 强度试验压力 | 0.08 | 0.15 | 0.28 | |
| 适用温度 | 丁青橡胶 | 硅橡胶、氟橡胶 | 硅橡胶、氟橡胶加水冷机构 | |
| ＜80℃ | ≤250℃ | ≤300℃ | ||
| 适用介质 | 各种易燃及有害气體 | |||
三、手动扇形眼镜盲板阀执行标准
GB6222工业企业煤气安全规程
GB9115钢制管法兰
GB/T13927通风阀门压力试验
四、手动扇形眼镜盲板阀结构特点
1、采用扇形结构，阀门启闭作＜90°的回转，启闭迅速自操作灵活方便。
2、丝杆增力夹紧结构，自锁性好，密封副不会动松开造成介质外漏。
3、增加了水冷机构的阀门，zui高耐温≤450℃，尤其适用干法除尘及冷却系统。
4、配有多种驱动方式可供选择，气动、液动、電动可实现计算机程序控制。
5、泄漏率：符合GB/T13927。
五、手动扇形眼镜盲板阀主要零件材料
| 零件名称 | 阀體 | 阀板 | 伸缩节 | 密封圈 | 丝杆 |
| 材料 | 碳钢 | 碳钢 | 不锈钢 | 橡胶 | 合金钢 |
