一、電动推杆盲板阀F9T43X产品特点:

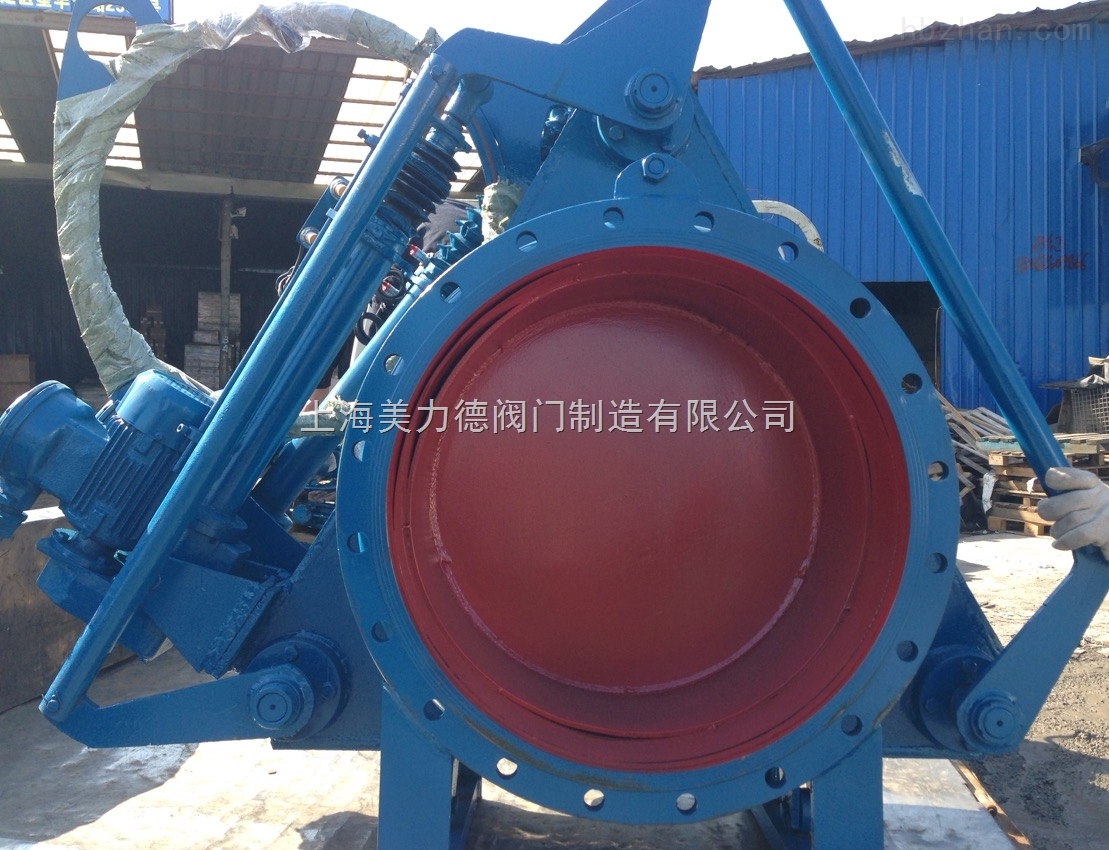

電动推杆扇形盲板阀又名電动推杆扇形眼镜阀,電动推杆扇形翻板,主要由左阀體、右阀體、阀杆、闸板、密封圈、電动推杆等零件组成,并由底座、支撑柱构成一个刚性结构體。密封部位采用不锈钢与橡胶密封圈,密封性能好,使用寿命長,密封圈设置闸板上,易于维护时更换密封圈,橡胶密封圈镶钳在闸板上。電动推杆盲板阀可以单台遠距离控制,亦可多台联网遠距离控制,非正常情况下还可以利用阀门本身装置手动操作。扇形盲板阀产品概述: 本系列扇形盲板阀又称眼镜阀、翻板阀、扇形阀,系GB6222《工业企业煤气安全规程》要求的可靠切断气體介质的设备。广泛应用于工矿企业、市政、环保等行业的气體介质管理系统中 该系列扇形盲板阀与其他在管路中做切断的阀门设备相比,具有结构新颖、重量轻、體积小、操作方便、动作迅速、切断气體性能可靠的特点。
二、電动推杆盲板阀F9T43X工作原理:
電动推杆盲板阀F9T43XF43X手动扇形盲板阀由左阀體、右阀體、中阀體、连接螺杆(三根)组成。用扳手旋转连接螺杆,使左右阀體完成夹紧和松开动作,利用闸板上盲板和通孔板的位置变换达到启闭目的。本阀具有结构简单,重量轻,性能可靠,操作方便等特点。本阀為短结构系列,橡胶密封圈分别安装在左、右阀體上。
電动推杆盲板阀F9T43X结构特点:
1、本阀由阀门本體、驱动装置,夹紧装置等组成。
2、阀门本體采用三点式结构、结构紧凑,整體刚性好,重量好。
3、阀體、阀板密封副采用不锈钢与橡胶组成的柔性密封副,密封可靠,密封圈采用氟橡胶,耐高温,使用寿命長。
4、夹紧机构采用丝杆螺母式,夹紧、松开动作迅速,自锁性好。
5、采用防爆型電机,无论在室内还是室外,均能保证阀门安全可靠运输动作。
6、本盲板阀可现场手动操作,也可遠距离顺控。
7、本盲板阀也可单独设计電气控制箱操作控制装置,本机出厂不配電气控制箱,用户如需另订。由阀开启到阀关闭夹紧電机动作,带动丝杆作逆时针转动,阀體松开到位(指示灯显示),驱动電机动作,带动闸板作逆时针转动到位,闸板关闭到位(指示灯显示),夹紧電机动作,带动丝杆作顺时针转动,阀體夹紧到位(指示灯显示)完成阀门由开启到关闭的全过程。2、阀门由关闭到开启,夹紧電机动作,带动丝杆作逆时针转动,阀體松开到位(指标灯显示),驱动電机动作,带动闸板作顺时针转动,闸板开启支位,(指示灯显示)完成阀门由关闭到开启的全过程。
二、電动推杆盲板阀F9T43X主要性能参数:
公称压力MPa | 0.25 | 0.15 | 0.10 | 0.05 |
密封试验压力MPa | 0.275 | 0.165 | 0.11 | 0.055 |
强度试验压力MPa | 0.375 | 0.225 | 0.15 | 0.075 |
驱动源 | 電动装置 | |||
适用温度℃ | 丁橡胶 | 硅橡胶 | 氟橡胶 | |
-20-100 | -20-200 | -20-300 | ||
适用介质 | 煤气等气體 | |||
启闭时间S | ≤60 | |||
主要零部件材料 | 阀體、闸板為碳钢;丝杆為合金钢;螺母為锰铜合金、球墨铸铁;伸缩器為不锈钢 |
三、電动推杆盲板阀F9T43X主要外形尺寸: 单位:mm
DN | D | D1 | b | n-φd | L |
300 | 440 | 395 | 18 | 12-φ22 | 500 |
350 | 490 | 445 | 18 | 12-φ22 | 600 |
400 | 540 | 495 | 24 | 16-φ22 | 600 |
450 | 595 | 550 | 24 | 16-φ22 | 600 |
500 | 645 | 600 | 26 | 20-φ22 | 600 |
600 | 755 | 705 | 26 | 20-φ26 | 600 |
700 | 860 | 810 | 26 | 24-φ26 | 600 |
800 | 975 | 920 | 35 | 24-φ30 | 800 |
900 | 1075 | 1020 | 35 | 24-φ30 | 800 |
1000 | 1175 | 1120 | 35 | 28-φ30 | 800 |
1100 | 1275 | 1220 | 35 | 36-φ30 | 800 |
1200 | 1375 | 1320 | 35 | 32-φ30 | 800 |
1300 | 1475 | 1420 | 35 | 36-φ30 | 800 |
1400 | 1575 | 1520 | 35 | 36-φ30 | 800 |
1500 | 1675 | 1620 | 35 | 36-φ30 | 850 |
1600 | 1790 | 1730 | 35 | 40-φ30 | 850 |
1800 | 1990 | 1930 | 35 | 44-φ30 | 1100 |
2000 | 2190 | 2130 | 35 | 46-φ30 | 1100 |
订货须知:
一、①产品名称与型号②口径③是否带附件以便我们的為您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号,请球阀型号直接向我司销售部订購。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家為您审核把关。如有疑问:请,我们一定会尽心尽力為您提供优质的服務。
