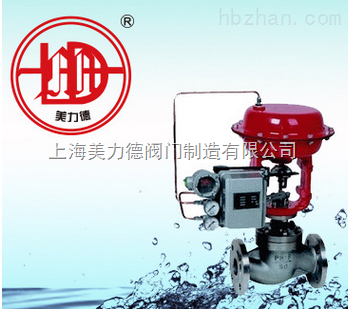

ZJHP/ZJHM型气动单座调节阀

    ZJHP/ZJHM型气动单座调节阀（气动精小型单座调节阀、气动薄膜单座调节阀），是由多弹簧气动薄膜执行机构和顶导向式直通低流阻单座阀组成。具有结构紧凑、重量轻、动作灵敏、流體通道呈S流線型、压降损失小、阀容量大、流量特性精确，配用電-气阀门定位或气动阀门定位器，可实现对工艺管路流體介质的自动调节控制，广泛应用于精确控气體、液體、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。是符合IEC标准的新一代通用调节阀产品。

ZJHP/ZJHM型气动单座调节阀结构特点
1、ZJHP型气动单座调节阀是自动化控制系统中仪表的执行单元，采用電-气阀门定位器，以電信号和压缩空气為动力，接受控制系统输入的0-10mA DC或4-20mA DC電流信号，由调节器将压缩空气，转换成气源压力信号输入输出，可实现分程控制（段幅信号），从而改变阀门开度位移，达到对流體介质的工艺参数精确调节控制。

2、ZJHP型气动单座调节阀按作用模式可分；

正作用：气闭式-常开型（当信号压力增大时阀位向下位移），《B型》

反作用：气开式-常闭型（当信号压力增大时阀位向上位移），《K型》

3、气动单座调节阀為直通单座铸造球形阀，单座柱塞型阀芯，特别适用于允许泄漏小且阀前阀后压差不大的工作场合。

4、直通低流阻单座為无底盖顶导向结构，它只有一个阀座和一个柱塞形阀芯具有密闭性能好、泄漏量小、动作灵敏、流體通道呈S流線型、压降损失小、阀容量大、流量特性精确、可调比大，阀芯导向部分的导向面积大，具有抗振性能强等特点，适用于对介质泄漏量及调节精度有严格要求的场合，但由于阀结构上的原因，阀杆上的不平衡力较大，尤其在公称通径大的工况下更為明显，因而该阀只适合于工作压差较小的场合。

5、通过改变阀芯形状的设计；不同的阀芯形状会得到不同流量特性：等百分比（对数）性、直線性、快开特性。

6、根据使用工况要求，阀芯可设计制作成；软质密封结构（适用于-20~+120℃温度范围内要求严密闭性的酸碱类、气體类等介质）。

本系列产品广泛应用于化工、石油、冶金、電站、轻纺、造纸和制药等工业生产过程的自动化调节和遠程控制。有标准型、调节切断型、波纹管密封型、夹套保温型等品种。产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN15~300mm；zui小阀芯DN6mm。适用流體温度有-60~+450℃；按温度高低配用不同阀盖可分常温型、高温型和低温型。

执行机构

ZHA/B型多弹簧气动薄膜执行机构由膜片、压缩弹簧、托盘、推杆、支架、轴套、膜盖等主要零件构成。是针对老式的ZMA/B型单弹簧气动薄膜执行机构存在的尺寸大、笨重、深波纹膜片不可靠等问题设计开发的新型气动薄膜执行机构，其膜盖盘、限制件等零件均采用钢板冲压成型。膜片形状较复杂，采用特殊的压制工艺，使爆破强度达22kg/cm2以上。多弹簧形式改善了弹簧制造的工艺性，有利于不同弹簧范围的组配。可调零功能则提高了線性精度。表面处理采用环氧静電粉未喷涂，具有较高牢度和耐腐蚀性。具有受力均匀、稳定性好、尺寸小，重量轻等优点。以压缩空气為能源动力，接受電-气阀门定位器或電磁阀输入的气源压力信号，此压力作用在膜室膜片上产生推力压缩弹簧组件，并使推杆位移，当推杆与弹簧组被压缩后产生的反力相平衡时，阀杆就稳定在相应行程上。依照力平衡原理，行程大小与压力信号输入大小成一定的比例关系，从而达到阀门阀芯准确定位。

执行机构主要技术参数

電-气阀门定位器

電气阀门定位器是工业自动化中气动执行器的主要配套仪表，可用来提高阀门位置的線性度、克服阀杆的磨擦力和消除调节阀不平衡力的影响等，从而保证阀门位置按控制系统或调节仪表传来的0~10mA DC或4-20mA的電流信号成比例关系，实现正确定位。（有多种型号规格可选配）
本公司電-气阀门定位器配用型（HEP-15隔爆型，HEP-17本安型）。也可按不同需求配用（ZPD2000系列、EP3000系列、EP4000系列、YT1000系列、YT2000系列、SIPART PS2西门子系列及智能定位器系列产品）

主要技术参数
