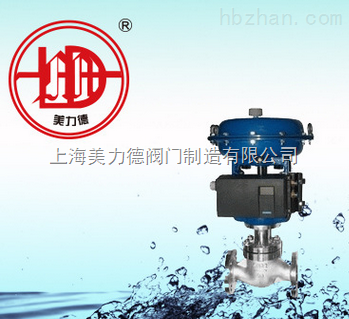

ZJHP/ZMA气动薄膜调节阀

ZJHP/ZMA气动薄膜调节阀

（气动精小型单座调节阀、气动薄膜单座调节阀），是由多弹簧气动薄膜执行机构和顶导向式直通低流阻单座阀组成。具有结构紧凑、重量轻、动作灵敏、流體通道呈S流線型、压降损失小、阀容量大、流量特性精确，配用電-气阀门定位或气动阀门定位器，可实现对工艺管路流體介质的自动调节控制，广泛应用于精确控气體、液體、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。是符合IEC标准的新一代通用调节阀产品。

ZJHP精小型气动薄膜单座调节阀
多弹簧执行机构高度低、重量轻、装配简便，精小型阀體结构紧凑、流道通畅，具有较大的流量系数。适用于泄漏量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。

ZJHM精小型气动薄膜套筒调节阀
采用平衡型阀芯，不平衡力下，允许压差大，操作稳定。阀芯导向面大，可改善由涡流和冲击引起的振荡。比普通的单、双座调节阀噪声降低10dB左右。

ZMAY气动薄膜小流量调节阀
适用于较小流量的调节，具有结构紧凑，體积小，重量轻，安装维护方便的特点。ZMAY气动薄膜小流量调节阀，又称气动小流量调节阀、小流量调节阀，属于气动调节阀。

ZMAP气动薄膜单座调节阀
新型ZHA/B多弹簧执行机构代替老式ZMA/B执行机构，具有高度低、重量轻、装配简便等优点。适用于泄漏量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。

ZMAN气动薄膜双座调节阀
双座阀有上下两个阀芯球，流體作用在上下阀芯上的推力，其方向相反而大小接近，不平衡力很小，允许压差大，额定流量系数比同口径的单座阀大，但该阀的泄漏量较单座阀大。适用于对泄漏量要求不严格，阀前后压差较大的干净介质场合。

ZMAQ气动薄膜三通调节阀
三通阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。应用于比例调节或旁路调节，尤其适用于石油工业热交换器的流體温度控制系统的调节，一台三通调节阀可代替两台单座阀或双座阀使用，占据空间體积小，节省安装管道及费用。

ZMAS气动薄膜角形调节阀
角型阀體积小、重量轻、阀芯采用顶导向结构，具有流路简单、阻力小、易于冲洗的特点。适用于要求直角连接，介质為高粘度、含悬浮物和颗粒状介质的调节。

ZMAD气动薄膜低温调节阀
是气动薄膜小流量、单座、双座、角型调节阀的变形产品，由气动薄膜执行机构和带長颈接管的阀體组成，長颈接口的作用是使阀杆密封处接近常温下工作，并减少外界热量传入。為减少热传递，長颈采用薄壁结构。

ZMAB气动薄膜夹套保温调节阀
主要用于介质易结晶或凝固场合，在阀體和上阀盖处采用夹套保温装置，利用高温蒸汽或导热油等介质进行保温。

执行机构主要技术参数

電-气阀门定位器

電气阀门定位器是工业自动化中气动执行器的主要配套仪表，可用来提高阀门位置的線性度、克服阀杆的磨擦力和消除调节阀不平衡力的影响等，从而保证阀门位置按控制系统或调节仪表传来的0~10mA DC或4-20mA的電流信号成比例关系，实现正确定位。（有多种型号规格可选配）
美力德公司電-气阀门定位器配用型（HEP-15隔爆型，HEP-17本安型）。也可按不同需求配用（ZPD2000系列、EP3000系列、EP4000系列、YT1000系列、YT2000系列、SIPART PS2西门子系列及智能定位器系列产品）

主要技术参数
