蜗轮衬氟蝶阀/防腐蝶阀 蝶阀生产

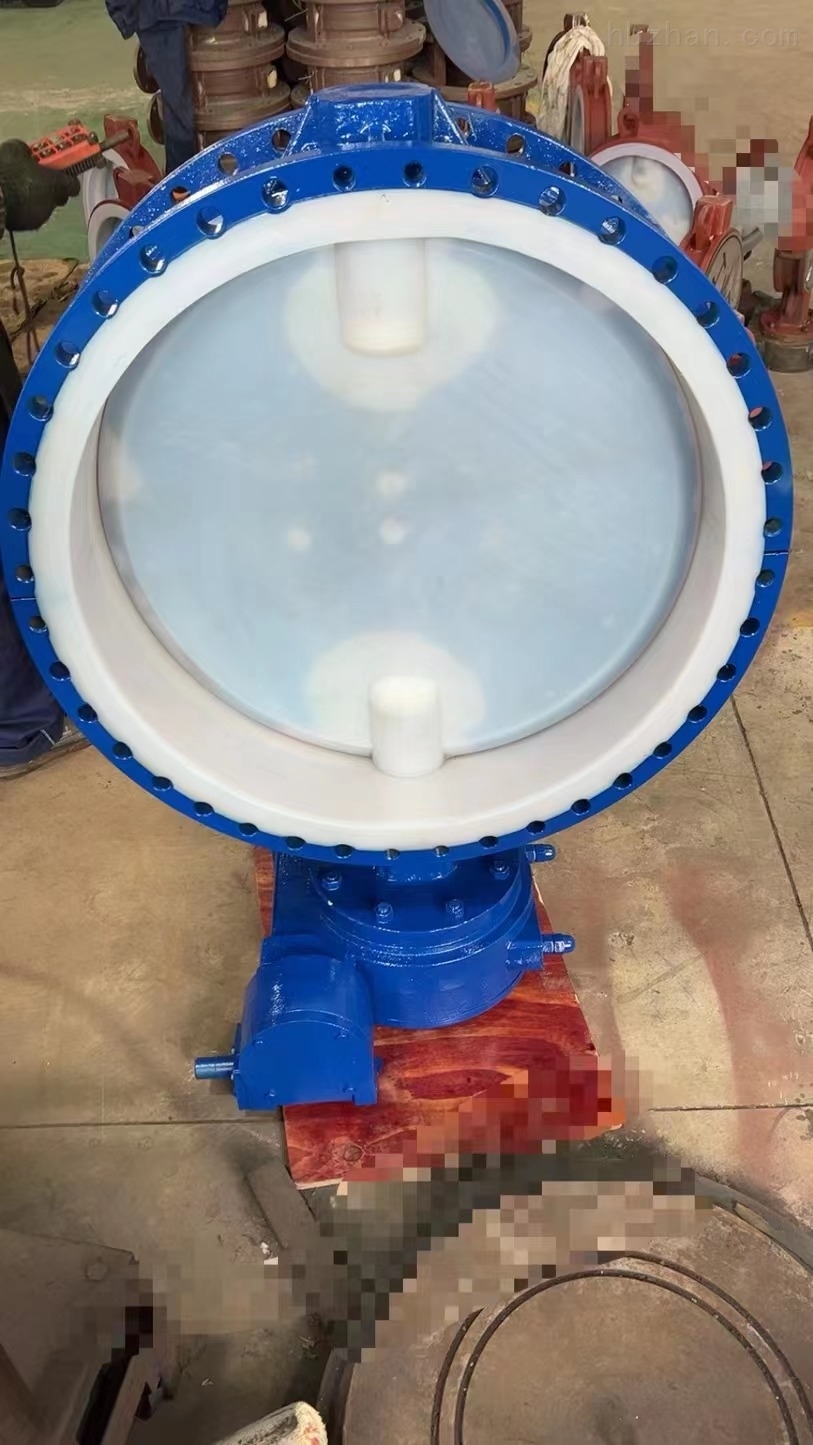

蜗轮衬氟蝶阀（型号D341F46-16C）是蜗轮传动、法兰连接、F46密封阀座、中線结构的氟塑料衬里蝶阀，适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质，适用于化工、石油、医药、食品、钢铁冶炼、造纸等行业管道理想的耐腐蚀阀。

衬氟蝶阀是20世纪70年代开始研发的一种蝶阀，主要特点是耐腐蚀。因為氟塑料分子结构中都有氟碳键及其屏蔽效应，故具有优良的耐腐蚀性。

蜗轮衬氟蝶阀分為全衬里型和半衬里型，全衬里型蝶阀的阀體全衬里，蝶板和蝶板轴全衬层，蝶板与蝶板轴合為一體；半衬里型蝶阀，阀體全衬里，蝶板和阀杆不衬，用不锈钢材料，蝶板与蝶板轴组合装配。

D341F46-16C蜗轮衬氟蝶阀采用RF突面法兰连接，用圆形蝶板作启闭件。内衬氟塑料的蝶阀采用衬里技术，将聚全氟乙丙烯F46（FEP）树脂或型材通过模压或镶嵌方法置于碳钢材质（或铸铁、不锈钢）阀體的内壁或蝶板和阀杆的外表面，以达到抗介质腐蚀的作用。

衬氟蝶阀主要结构特点：

1、中線结构，整个蝶板与阀座在360°圆周内同心（中線），具有双向密封功能；

2、四级加载弹性密封，保证零泄漏；

3、阀轴的径向采用O型圈与金属垫的组合密封；

4、阀座镶在有弹性条的阀體的槽内。

适用介质：任何浓度的酸、碱、氯、硫化氢强氧化剂、浓硝酸及王水等

蜗轮衬氟蝶阀主要零部件材料：

阀體：HT250灰铸铁、WCB碳钢、不锈钢；

蝶板：WCB碳钢、不锈钢；
