活塞式调流调压阀原理

活塞式调流调压阀主要由阀體、出水阀體、阀座'活塞、鼠笼(扇叶圈)、阀杆、曲柄、连杆、轴套、导轨、活塞架、密封圈组成的主阀加上電动驱动装置、PLC控制系统和压力传感器(流量计)等组成。

活塞式调流调压阀的调节主要是通过改变关闭件（活塞）与阀座密封面之间的介质流通面积，从而达到调节流量（或压力）之目的。 阀體设计為内外圆筒式结构，使该阀之构造更符合水流控制技术。调节机构為曲柄滑块机构，关闭件滑块為圆筒形的活塞，可在阔體内圆筒里由导轨引导沿管路中心轴向运动，因而改变流通面积，以实现控制调节功能。阀體内腔為流線形中心轴对称流道，使流體在阀體内被很好地引导，水阻小，水头损失低。阀腔内任何位置水流横断面均為环状。任何位置活塞的环形节流面，确保该阀線性操作特性。曲柄滑块机构操作稳定可靠，输出扭矩恒定，关闭先快后慢，因而不产生任何水锤。

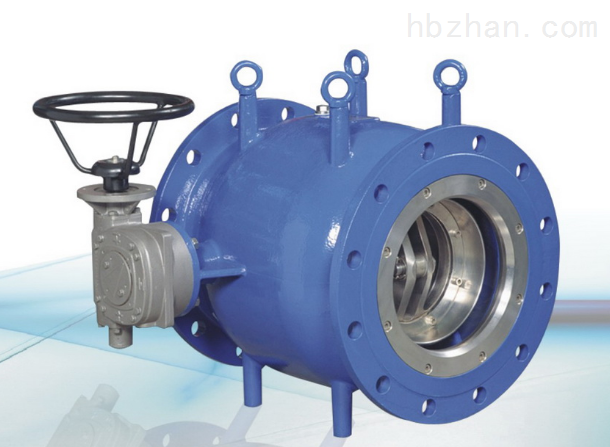

活塞式调流调压阀结构

活塞式调流调压阀的设计一般是依据系统压力条件和z大z小流量条件进行其结构及尺寸的选择确定。各种工况要求和技术条件差别很大。传统调节阀在作流量调节与压力控制时，对输出的精确控制极為困难，这是由传统调节阀的调节件结构与操作执行方式先天决定的。 而活塞式调流调压阀能适应不同工况要求，并且性能优异，适应性好，阀體设计成一體式和分段式；关闭调节部位设计為组合式活塞和多功能阀座结构。根据系统有不同要求时，对关闭调节或微小量的调节的，设计不同的活塞和多功能阀座，即可满足要求。通过对调节阀的 运行特点进行分析，活塞式调流调压阀设计成鼠笼式和扇叶式两种标准型。成鼠笼式结构分為多孔活塞缸體LH型，双层多孔活塞缸體LL型，多槽活塞缸體SZ型，特殊型活塞缸體XT型；扇叶式结构分為放空放散多功能阀座E型，扇叶圈多功能阀座S型。在系统有特殊要求时，稍作变异修改设计即可满足其个性化要求。同时也解决了在某些高要求工况下，特別是在高精度、大压差、大流量调芳时的各种技术难题。

主要连接尺寸
