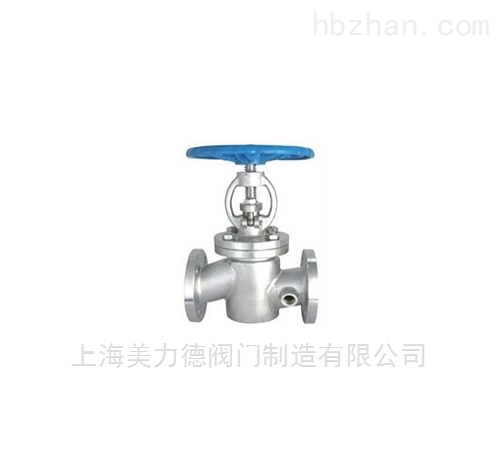

BJ41W、BJ41Y保温截止阀

【常见型号】 保温截止阀常见的型号有BJ41Y、BJ41W、BJ41H、BJ45H、BJ45Y、BJ45W等。 【结构和特征】 保温截止阀的设计与制造符合API602，BS5352和ASME B16.34；检验与测试按API 598，标记按MSS-SP-25; 全径或缩径; 明杆支架式(OS&Y); 自定心压板压套式; 螺栓连接、缠绕垫片密封式阀盖螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖; 整體式上密封座; 承插端符合ASME B16.11; 螺纹连接端(NPT)符合ANSI/ASME B1.20.1; 阀瓣可变换為节流型、针型、球型和止回型。 技术参数 【结构示意图】 零件名称 CS to ASTM AS to ASTM AS to ASTM Type F316(L) Type F316(L) Type F304(L) Type F316(L) 阀體 Type A105 A182F22 A182F304(L) A182F316(L) 垫片 316夹柔性石墨+graphite 316夹柔性石墨 SS+PTFE 阀盖螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 圆柱销 A276 420 填料压套 A276 410 A182 F304(L) A182 F316(L) 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 螺母 A194 2H A194 4 A194 8 A194 8M 阀杆螺母 螺母 A194 2H A194 4 A194 8 A194 8M 铭牌 SS 手轮 A197 填料压板 A216 WCB A351 Cf8 填料 Flexible Graphite PTFE 阀盖 A105 A276 304 A182 F304(L) A182 F316(L) 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L) 阀瓣 A276 420 A276 304 A276 304(L) A276 316(L) 适用介质 水、蒸气、油品等 水、蒸气、油品等 硝酸、醋酸等 适用温度 -29℃-425℃ -29℃-550℃ -29℃-180℃ 工程案例
