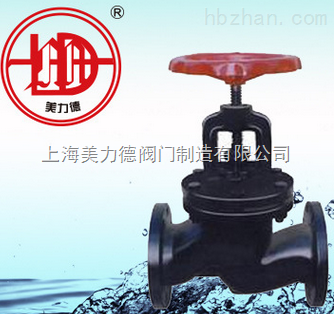

上海铸铁截止阀

型号

公称压力
（MPa）

试验压力

工作温度

适用(yòng)介质

强度（水）
（MPa）

密封（水）
（MPa）

J41T-16

1.6

2.4

≤1.8

200

蒸汽、水

J41W-16

1.6

2.4

≤1.8

100

油品

J41H-16

1.6

2.4

≤1.8

200

蒸汽、水

J41G-16

1.6

2.4

≤1.8

100

蒸汽、水

零件名称

材料

J41T-16

J41W-16

J41H-16

J41F-16

阀體(tǐ)、阀盖

灰铸铁

灰铸铁

灰铸铁

灰铸铁

阀杆

钢

钢

钢

钢

阀瓣

灰铸铁+黄铜

灰铸铁

灰铸铁+不锈钢

灰铸铁聚四氟乙稀

型号

公称通径DN（mm）

尺寸

L

D

D1

D2

b-f

Z-Φd

H

Do

J41T-16
J41W-16
J41H-16
J41F-16

15

130

95

65

45

14-2

4-14

113

80

20

150

105

75

55

16-2

4-14

113

80

25

160

115

85

65

16-2

4-14

125

80

32

180

135

100

78

18-2

4-18

145

100

40

200

1451

110

85

18-3

4-18

180

130

50

230

60

125

100

20-3

4-18

200

130

65

290

180

145

120

20-3

4-18

205

150

J41T-16
J41W-16
J41H-16
J41F-16
中部法兰

65

290

180

145

120

22-3

4-18

310

150

80

310

195

160

135

24-3

8-18

350

240

100

350

215

181

155

26-3

8-18

365

240

125

400

245

210

185

26-3

8-18

430

300

150

480

280

240

210

28-3

8-23

450

300

200

600

335

295

265

30-3

12-23

556

300

型号

公称压力

试验压力

工作温度

适用(yòng)介质

强度

密封

J11T-16

1.6

2.4

1.8

≤200

水、蒸气

J11X-16

1.6

2.4

1.8

≤200

水

型号

公称压力
DN(mm)

尺寸(mm)

重量kg

L

H

D0

J11T-16
J11X-16

15

65

100

60

0.66

20

75

104

60

0.92

25

90

120

75

1.53

32

105

124

75

1.9

40

120

136

100

2.4

50

140

148

100

3.4
