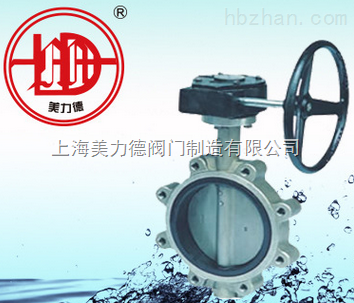

LTD371X/LTD71X美标凸尔蝶阀

产品时间：2024-03-28

简要描述：

LTD371X/LTD71X美标凸尔蝶阀适用于医药、化工、石油、電力、轻纺、造纸等给排水、气體管道上作调节流量和截流介质的作用，适用温度≤80℃。

在線咨询点击收藏

LTD371X/LTD71X美标凸尔蝶阀适用于医药、化工、石油、電力、轻纺、造纸等给排水、气體管道上作调节流量和截流介质的作用，适用温度≤80℃。

LTD371X/LTD71X美标凸尔蝶阀产品特性

1、结构简单紧凑、小型轻便，容易拆装及维修，并可在任意位置安装

2、90 度回转，启闭迅速

3、流量特性趋于直線，调节性能好

4、选择不同零部件材质，可适用于多种介质

参数性能

主要外形和连接尺寸

公称通径	L	0.6MPa		1.0MPa		1.6MPa		H	H1
公称通径	L	D1	Z-d	D1	Z-d	D1	Z-d	H	H1
D71X-6 D71X-10 D71X-16 D71X-16C D371X-6 D371X-10 D371X-16 D31X-16C D671X-6 D671X-10 D671X-16 D671X-16C D971X-6 D971X-10 D971X-16 D971X-16C
50	43	110	4-14	120	4-23	120	4-23	160	80
65	46	130	4-14	136	4-26.5	136	4-26.5	175	88
80	46	150	4-18	160	4-18	160	4-18	180	96
100	52	170	4-18	185	4-24.5	185	4-24.5	200	115
125	56	200	4-18	215	4-23	210	4-23	213	128
150	56	225	4-18	238	4-25	238	4-25	225	140
200	60	280	4-18	295	4-25	295	4-25	260	175
250	68	335	4-18	357	4-29	357	4-29	290	202
300	78	395	4-23	407	4-29	407	4-29	330	242
350	78	445	4-23	467	4-30	467	4-30	360	266
400	102	495	4-23	515	4-26	525	4-26	390	298
450	114	550	4-23	565	4-26	585	4-26	410	315
500	127	600	4-23	620	4-26	650	4-26	430	348
600	154	705	4-25	725	4-30	770	4-30	490	400
700	165	810	4-25	840	4-30	840	4-30	550	520
800	190	920	4-30	950	4-34	950	4-34	610	591
900	203	1020	4-27	1050	4-30	1050	4-30	680	660
1000	216	1120	4-30	1160	4-30	1170	4-30	730	670
1200	254	1340	4-45	1380	4-45	1390	4-45	835	780
1400	270	1560	4-45	1590	4-45	1590	4-45	960	895
1600	318	1760	4-52	1820	4-52	1820	4-52	1200	1020
