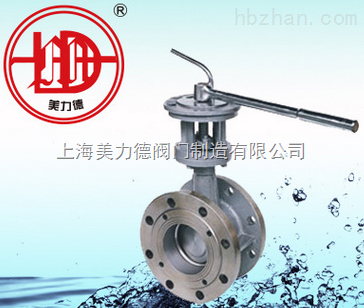

DN50蝶阀手柄法兰式蝶阀

产品时间:2024-03-28

简要描述:

DN50蝶阀手柄法兰式蝶阀在一切具有腐蚀性、非腐蚀性的气體、液體、半流體及固體粉未管線和容器上作為调节和截流使用,可在任意位置安装。

在線咨询 点击收藏

DN50蝶阀手柄法兰式蝶阀安装在石油、化工、食品、医药、轻纺、造纸、水電、船舶、供排水、冶炼等系统中,在一切具有腐蚀性、非腐蚀性的气體、液體、半流體及固體粉未管線和容器上作為调节和截流使用,可在任意位置安装。

DN50蝶阀手柄法兰式蝶阀主要外形和连接尺寸

公称通径
DN(mm)
尺寸 (mm)
L1.0MPa1.6MPa
DD1Z-ΦdDD1Z-Φd
501081651254-181651254-18
651121851454-181851454-18
801142001608-182001608-18
1001272201808-182201808-18
1251402502108-182502108-18
1501402852408-222852408-22
2001523402958-2234029512-22
25016539535012-2240535512-26
30017844540012-2246041012-26
35019050546016-2252047016-26
40021656551516-2658052516-30
45022261556520-2664058520-30
50022967062020-2671065020-33
60026778072520-3084077020-36
70029289584024-3091084024-36
800318101595024-33102595024-39
