产品时间：2024-03-28

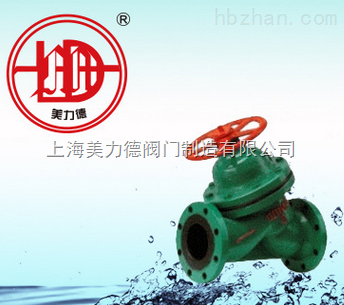

上海G41J直通衬胶隔膜阀 G41J衬胶隔膜阀于控制非腐蚀性或一般腐蚀性介质，阀體内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流體管路。衬胶隔膜阀的启闭是依靠旋转手轮而达到的。本阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程。当顺时针放置手轮时，手轮即下移，阀瓣随之带动隔膜下降使通路截断；反之则阀门即开启，色别随之显露。
上海G41J直通衬胶隔膜阀产品用途：
G41J衬胶隔膜阀于控制非腐蚀性或一般腐蚀性介质，阀體内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流體管路。衬胶隔膜阀的启闭是依靠旋转手轮而达到的。本阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程。当顺时针放置手轮时，手轮即下移，阀瓣随之带动隔膜下降使通路截断；反之则阀门即开启，色别随之显露。
上海G41J直通衬胶隔膜阀产品的性能及优点：
1.由於隔膜阀的流道平滑，流阻小，故而可获得较大的流量。
2.由於密封件為富有弹性的橡胶隔膜。因此还具有较好的密封性和zui小的关闭力。
3.视胶隔膜阀的阀體内腔表面视复有厅供选择的多种橡胶。因此具有*的耐腐蚀的特点。
4.本阀门与其它阀门zui大的區别在於：采用无填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於*隔离的状态，从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。
技术参数:
☆接口尺寸:法兰DN15 —DN 300 ；
☆工作压力： 1.6MPA；
☆介质温度: 按照衬里和隔膜材料≤85℃、≤100℃、≤120℃、≤150℃；
☆阀體材质: 铸铁、铸钢、不锈钢；
☆阀盖材质: 铸铁、铸钢、不锈钢；
☆衬里隔膜:可选性各类橡胶；
☆阀瓣材质: 铸铁、铸钢；
☆阀杆材质: 碳钢、不锈钢；
☆手轮:铸铁；
用途和主要性能规范
视裹材质（代号） | 适用温度 | 适用介质 |
硬橡胶（NR） | -10℃～85℃ |
|
软橡胶（BR） | -10℃～85℃ | 具有良好的耐磨性能。主要用于50%以下的硫酸，氢氧化钠、氢氧化钾、中性盐浴溶液及氨液，水泥、粘土、煤渣灰、颗粒状化肥及磨损性较强的固态流體，各种浓度稠粘液等。 |
丁基胶（IIR） | -10℃～120℃ | 抗腐蚀、耐磨耗。能耐极大多数的有机酸、碱和氢氧化合物、无机盐及无机酸元素气體、醇类、醛类、醚类、酮类、酯类等。 |
氯丁胶 | （CR）-10℃～120℃ | 动物油、植物油和无机润滑油及pH值变化范围很大的腐蚀性泥浆，抗磨性好。 |
铸铁不视裹 | -40℃～100℃ | 非腐蚀性介质 |
衬胶隔膜阀材质的推荐使用范围：
隔膜材质（代号） | 适宜温度 | 适用介质 |
丁基胶（B级） | -40℃～100℃ | 良好的耐酸碱性。 |
天然胶（Q级） | -50℃～100℃ | 用于净化水、无机盐、稀释无机酸。 |
衬胶隔膜阀主要性能参数：
型号 | 公称通径DN（mm） | 工作压力WP（Mpa） | 试验压力（Mpa） | 试验温度（℃） | |
密封 | 强度 | ||||
G41J W-16 | 20-50 | 1.6 | 1.76 | 2.4 | 常温 |
G41J W-10 | 65-200 | 1.0 | 1.1 | 1.5 | |
衬胶隔膜阀主要连接尺寸：
公称通径 | 标准值 | 参考值 | ||||||||||
DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | Z-фd | d0 | H | H1 | WT(kg) |
PN0.6MPa / PN1.0MPa | ||||||||||||
15 | 1/2 | 125 | 95 | 65 | 45 | 2 | 14 | 4-ф14 | 100 | 105 | 110 | 3.5 |
20 | 3/4 | 135 | 105 | 75 | 55 | 2 | 16 | 4-ф14 | 100 | 115 | 125 | 4 |
25 | 1 | 145 | 115 | 85 | 65 | 2 | 16 | 4-ф14 | 120 | 120 | 135 | 5.5 |
32 | 11/4 | 160 | 135 | 100 | 78 | 2 | 18 | 4-ф18 | 120 | 125 | 150 | 8 |
40 | 11/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-ф18 | 140 | 135 | 175 | 11 |
50 | 2 | 210 | 160 | 125 | 100 | 3 | 20 | 4-ф18 | 140 | 155 | 195 | 14 |
65 | 21/2 | 250 | 180 | 145 | 120 | 3 | 20 | 4-ф18 | 200 | 170 | 200 | 23 |
80 | 3 | 300 | 195 | 160 | 135 | 3 | 22 | 4-ф18 | 200 | 200 | 255 | 29 |
100 | 4 | 350 | 215 | 180 | 155 | 3 | 22 | 8-ф18 | 280 | 270 | 325 | 46 |
125 | 5 | 400 | 245 | 210 | 185 | 3 | 24 | 8-ф18 | 320 | 335 | 405 | 70 |
150 | 6 | 460 | 280 | 240 | 210 | 3 | 24 | 8-ф23 | 320 | 370 | 450 | 95 |
200 | 8 | 570 | 335 | 295 | 265 | 3 | 26 | 8-ф23 | 400 | 480 | 600 | 170 |
250 | 10 | 680 | 390 | 350 | 320 | 3 | 28 | 12-ф23 | 500 | 545 | 620 | 270 |
300 | 12 | 790 | 435 | 395 | 362 | 4 | 24 | 12-ф23 | 500 | 585 | 680 | 320 |
PN1.6MPa | ||||||||||||
15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-ф14 | 120 | 110 | 115 | 4 |
20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-ф14 | 120 | 120 | 130 | 5 |
25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-ф14 | 140 | 125 | 140 | 6 |
32 | 11/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-ф18 | 140 | 130 | 155 | 9 |
40 | 11/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-ф18 | 160 | 140 | 180 | 12 |
50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-ф18 | 160 | 160 | 200 | 15 |
65 | 21/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-ф18 | 200 | 175 | 205 | 24 |
80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 8-ф18 | 200 | 205 | 260 | 30 |
100 | 4 | 350 | 215 | 180 | 155 | 3 | 24 | 8-ф18 | 280 | 275 | 330 | 48 |
125 | 5 | 400 | 245 | 210 | 185 | 3 | 26 | 8-ф18 | 320 | 340 | 410 | 75 |
150 | 6 | 480 | 280 | 240 | 210 | 3 | 28 | 8-ф23 | 320 | 375 | 460 | 105 |
200 | 8 | 600 | 335 | 295 | 265 | 3 | 30 | 12-ф23 | 400 | 485 | 605 | 182 |
250 | 10 | 730 | 405 | 355 | 320 | 3 | 32 | 12-ф25 | 500 | 550 | 625 | 295 |
300 | 12 | 850 | 460 | 410 | 375 | 4 | 34 | 12-ф25 | 500 | 590 | 685 | 345
|
产品用途：
G41J衬胶隔膜阀于控制非腐蚀性或一般腐蚀性介质，阀體内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流體管路。衬胶隔膜阀的启闭是依靠旋转手轮而达到的。本阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程。当顺时针放置手轮时，手轮即下移，阀瓣随之带动隔膜下降使通路截断；反之则阀门即开启，色别随之显露。
适用介质:
衬胶隔膜阀产品的性能及优点：
1.由於隔膜阀的流道平滑，流阻小，故而可获得较大的流量。
2.由於密封件為富有弹性的橡胶隔膜。因此还具有较好的密封性和zui小的关闭力。
3.视胶隔膜阀的阀體内腔表面视复有厅供选择的多种橡胶。因此具有*的耐腐蚀的特点。
4.本阀门与其它阀门zui大的區别在於：采用无填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於*隔离的状态，从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。
衬胶隔膜阀技术参数:
☆接口尺寸:法兰DN15 —DN 300 ；
☆工作压力： 1.6MPA；
☆介质温度: 按照衬里和隔膜材料≤85℃、≤100℃、≤120℃、≤150℃；
☆阀體材质: 铸铁、铸钢、不锈钢；
☆阀盖材质: 铸铁、铸钢、不锈钢；
☆衬里隔膜:可选性各类橡胶；
☆阀瓣材质: 铸铁、铸钢；
☆阀杆材质: 碳钢、不锈钢；
☆手轮:铸铁；
衬胶隔膜阀用途和主要性能规范
视裹材质（代号） | 适用温度 | 适用介质 |
硬橡胶（NR） | -10℃～85℃ | 除强氧化剂 |
软橡胶（BR） | -10℃～85℃ | 具有良好的耐磨性能 |
丁基胶（IIR） | -10℃～120℃ | 抗腐蚀、耐磨耗 |
氯丁胶 | （CR）-10℃～120℃ | 动物油、植物油和无机润滑油及pH值变化范围很大的腐蚀性泥浆，抗磨性好。 |
铸铁不视裹 | -40℃～100℃ | 非腐蚀性介质 |
衬胶隔膜阀材质的推荐使用范围：
隔膜材质（代号） | 适宜温度 | 适用介质 |
丁基胶（B级） | -40℃～100℃ | 良好的耐酸碱性。 |
天然胶（Q级） | -50℃～100℃ | 用于净化水、无机盐、稀释无机酸。 |
衬胶隔膜阀主要性能参数：
型号 | 公称通径DN（mm） | 工作压力WP（Mpa） | 试验压力（Mpa） | 试验温度（℃） | |
密封 | 强度 | ||||
G41J W-16 | 20-50 | 1.6 | 1.76 | 2.4 | 常温 |
G41J W-10 | 65-200 | 1.0 | 1.1 | 1.5 | |
衬胶隔膜阀主要连接尺寸：
公称通径 | 标准值 | 参考值 | ||||||||||
DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | Z-фd | d0 | H | H1 | WT(kg) |
PN0.6MPa / PN1.0MPa | ||||||||||||
15 | 1/2 | 125 | 95 | 65 | 45 | 2 | 14 | 4-ф14 | 100 | 105 | 110 | 3.5 |
20 | 3/4 | 135 | 105 | 75 | 55 | 2 | 16 | 4-ф14 | 100 | 115 | 125 | 4 |
25 | 1 | 145 | 115 | 85 | 65 | 2 | 16 | 4-ф14 | 120 | 120 | 135 | 5.5 |
32 | 11/4 | 160 | 135 | 100 | 78 | 2 | 18 | 4-ф18 | 120 | 125 | 150 | 8 |
40 | 11/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-ф18 | 140 | 135 | 175 | 11 |
50 | 2 | 210 | 160 | 125 | 100 | 3 | 20 | 4-ф18 | 140 | 155 | 195 | 14 |
65 | 21/2 | 250 | 180 | 145 | 120 | 3 | 20 | 4-ф18 | 200 | 170 | 200 | 23 |
80 | 3 | 300 | 195 | 160 | 135 | 3 | 22 | 4-ф18 | 200 | 200 | 255 | 29 |
100 | 4 | 350 | 215 | 180 | 155 | 3 | 22 | 8-ф18 | 280 | 270 | 325 | 46 |
125 | 5 | 400 | 245 | 210 | 185 | 3 | 24 | 8-ф18 | 320 | 335 | 405 | 70 |
150 | 6 | 460 | 280 | 240 | 210 | 3 | 24 | 8-ф23 | 320 | 370 | 450 | 95 |
200 | 8 | 570 | 335 | 295 | 265 | 3 | 26 | 8-ф23 | 400 | 480 | 600 | 170 |
250 | 10 | 680 | 390 | 350 | 320 | 3 | 28 | 12-ф23 | 500 | 545 | 620 | 270 |
300 | 12 | 790 | 435 | 395 | 362 | 4 | 24 | 12-ф23 | 500 | 585 | 680 | 320 |
PN1.6MPa | ||||||||||||
15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-ф14 | 120 | 110 | 115 | 4 |
20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-ф14 | 120 | 120 | 130 | 5 |
25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-ф14 | 140 | 125 | 140 | 6 |
32 | 11/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-ф18 | 140 | 130 | 155 | 9 |
40 | 11/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-ф18 | 160 | 140 | 180 | 12 |
50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-ф18 | 160 | 160 | 200 | 15 |
65 | 21/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-ф18 | 200 | 175 | 205 | 24 |
80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 8-ф18 | 200 | 205 | 260 | 30 |
100 | 4 | 350 | 215 | 180 | 155 | 3 | 24 | 8-ф18 | 280 | 275 | 330 | 48 |
125 | 5 | 400 | 245 | 210 | 185 | 3 | 26 | 8-ф18 | 320 | 340 | 410 | 75 |
150 | 6 | 480 | 280 | 240 | 210 | 3 | 28 | 8-ф23 | 320 | 375 | 460 | 105 |
200 | 8 | 600 | 335 | 295 | 265 | 3 | 30 | 12-ф23 | 400 | 485 | 605 | 182 |
250 | 10 | 730 | 405 | 355 | 320 | 3 | 32 | 12-ф25 | 500 | 550 | 625 | 295 |
300 | 12 | 850 | 460 | 410 | 375 | 4 | 34 | 12-ф25 | 500 | 590 | 685 | 345
|
