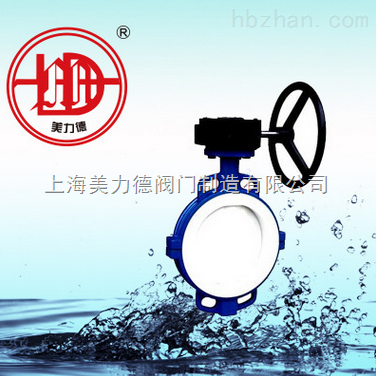

D371F4/D371F46手动对夹衬氟蝶阀：采用对分两片阀體组合,阀座与阀體内衬一體化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受“除熔融碱金属和元素氟"外的任何介质腐蚀,其中D71F46阀杆与蝶板（锻）為一體,表面均匀包覆一层FEP。
D371F4/D371F46手动对夹衬氟蝶阀：采用对分两片阀體组合,阀座与阀體内衬一體化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀,其中D71F46阀杆与蝶板（锻）為一體,表面均匀包覆一层FEP。
阀體通道内表面光滑,流體阻力小,CV值高,流通能力强,扭矩适中,美力德阀门采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,*达到介质的零泄漏。
耐腐蚀手动衬氟蝶阀基本型号
手 | DA71F/P 半衬 | 蜗 | DA371F/P 半衬 |
DA71F3 全衬里 | DA371F3 全衬里 | ||
DA71F4 全衬里 | DA371F4 全衬里 | ||
DA71F46 全衬里 | DA371F46 全衬里 | ||
气 | DA671F/P 半衬 | 電 | DA971F/P 半衬 |
DA671F3 全衬里 | DA971F3 全衬里 | ||
DA671F4 全衬里 | DA971F4 全衬里 | ||
DA671F46 全衬里 | DA971F46 全衬里 |
技术规范
设计标准 | GB12238 |
结构長度 | GB12221 |
法兰标准 | JB/T79-94 |
GB9113.1-26 | |
检验试验 | GB/T13927 |
驱动方式 | 蜗轮、手动、電动、气动 |
主要零部件材料表
零件名称 | 材料 |
上下阀體 | 铸铁、铸钢、不锈钢、衬F46、F3 |
阀座 | 铸钢 |
带杆蝶板 | 铸钢、不锈钢、衬F46、F3 |
填料 | F4 |
衬垫 | 硅橡胶 |
蜗轮手柄 | 球墨铸铁 |
D371F4/D371F46手动对夹衬氟蝶阀尺寸及重量
公称通径 | PN1.0(MPa)主要外形尺寸和连接尺寸 | PN1.6(MPa) | 重量 | |||||||||
DN | L | D | D1 | D2 | f | Z-φd | H2 | H1 | D | D1 | Z-φd | kg |
40 | 33 | 145 | 110 | 85 | 3 | 4-φ18 | 270 | 80 | 145 | 110 | 4-φ18 | 4 |
50 | 43 | 160 | 125 | 100 | 3 | 4-φ18 | 280 | 85 | 160 | 125 | 4-φ18 | 5 |
65 | 46 | 180 | 145 | 120 | 3 | 4-φ18 | 290 | 93 | 180 | 145 | 4-φ18 | 7 |
80 | 46 | 195 | 160 | 140 | 3 | 4-φ18 | 310 | 100 | 195 | 160 | 8-φ18 | 9 |
100 | 52 | 215 | 180 | 155 | 3 | 8-φ18 | 340 | 110 | 215 | 180 | 8-φ18 | 13 |
125 | 56 | 245 | 210 | 185 | 3 | 8-φ18 | 355 | 120 | 245 | 210 | 8-φ18 | 15 |
150 | 56 | 280 | 240 | 210 | 3.5 | 8-φ23 | 380 | 160 | 280 | 240 | 8-φ23 | 24 |
200 | 60 | 335 | 295 | 265 | 3.5 | 8-φ23 | 430 | 245 | 335 | 295 | 12-φ23 | 38 |
250 | 68 | 390 | 350 | 320 | 4 | 12-φ23 | 450 | 260 | 405 | 355 | 12-φ26 | 60 |
300 | 78 | 440 | 400 | 370 | 4 | 12-φ23 | 480 | 300 | 460 | 410 | 12-φ26 | 70 |
350 | 78 | 500 | 460 | 420 | 4 | 16-φ23 | 600 | 320 | 520 | 470 | 16-φ26 | 80 |
400 | 102 | 565 | 515 | 475 | 4.5 | 16-φ25 | 630 | 330 | 580 | 525 | 16-φ30 | 120 |
450 | 114 | 615 | 565 | 525 | 4.5 | 20-φ25 | 655 | 380 | 640 | 585 | 20-φ30 | 165 |
500 | 127 | 670 | 620 | 580 | 5 | 20-φ25 | 680 | 390 | 715 | 650 | 20-φ33 | 205 |
600 | 154 | 780 | 725 | 690 | 5 | 20-φ30 | 730 | 450 | 840 | 770 | 20-φ36 | 250 |
700 | 165 | 895 | 840 | 800 | 5 | 24-φ30 | 790 | 480 | 910 | 840 | 24-φ36 | 320 |
800 | 190 | 1010 | 950 | 905 | 5 | 24-φ34 | 880 | 580 | 1020 | 950 | 24-φ39 | 395 |
900 | 203 | 1110 | 1050 | 1005 | 5 | 28-φ34 | 930 | 625 | 1120 | 1050 | 28-φ39 | 450 |
1000 | 216 | 1220 | 1160 | 1115 | 6 | 28-φ34 | 1000 | 660 | 1255 | 1170 | 28-φ42 | 600 |
1200 | 254 | 1450 | 1380 | 1325 | 6 | 32-φ41 | 1300 | 780 | 1485 | 1390 | 32-φ48 | 825 |
