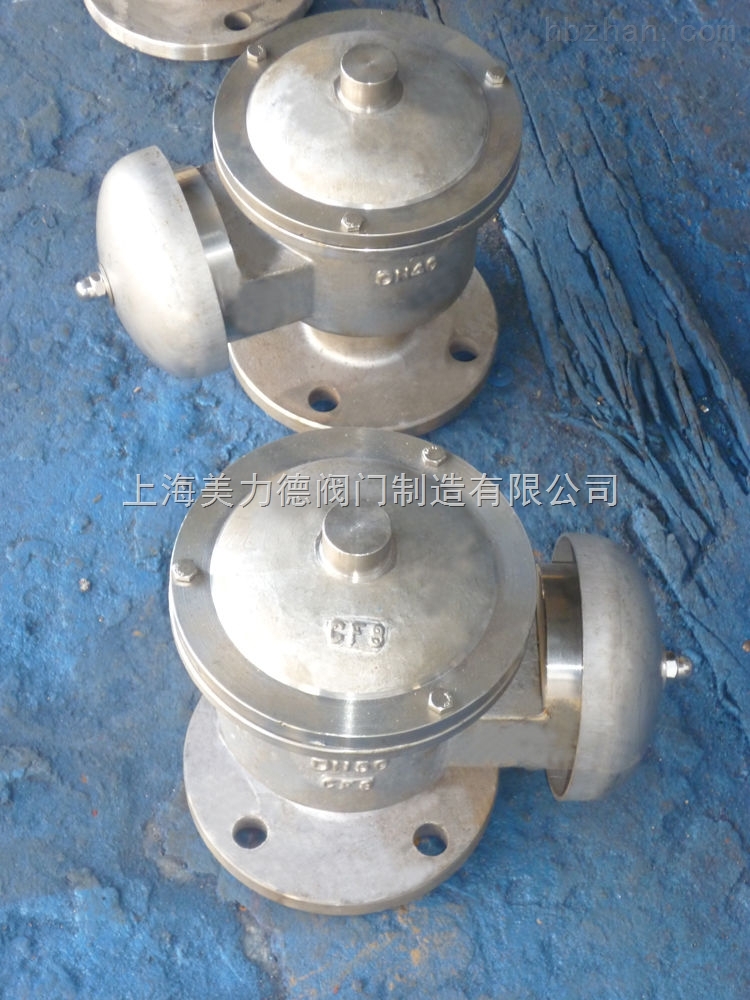

ZFQ-1防爆阻火呼吸阀,又名LFH-IZ阻火呼吸阀，集阻火器功能与呼吸阀功能為一體，其新颖的结构為國内*。它是石化储罐*的新型安全设备，其Z大优点是阻火呼吸性能好，重量轻，维修方便
| 一、概述： ZFQ-1防爆阻火呼吸阀,又名LFH-IZ阻火呼吸阀，防爆阻火呼吸阀集阻火器功能与呼吸阀功能為一體，其新颖的结构為國内*。它是石化储罐*的新型安全设备，其zui大优点是阻火呼吸性能好，重量轻，维修方便。 二、适用范围： ZFQ-1适用于储存内点低于28℃的甲类油品和闪点低于60℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用，它在-35℃-60℃的温度环境中正常工作。 三、性能及特点 ZFQ-1型壳體选用不锈钢、铸钢、铝合金，耐腐蚀性好；波纹阻火层采用不锈钢材料，阻火性能好，耐腐蚀性能好； 具有结构紧凑，简单，易检修，安全方便。通气量大，泄漏量小，耐腐蚀，密封性能好等特点。zui近又开发了具有先进水准的防爆阻火器呼吸阀，阻火器位于呼吸阀吸入口处，*杜绝火源进入呼吸阀壳體内。具有體积小、重量轻、检修、清洗、更换方便等优点等特点。 阀盘采用聚四氟乙烯材料，具有耐低温，防冻等优点。阀内设静電输出装置，使得该阀时刻与罐體保持等電位。 四、工作原理： 在阻火呼吸阀正常工作情况下，阻火呼吸人孔基本保持密封状态，储罐处于正常压力。当呼吸阀正常工作满足不了因意外原因造成储罐急剧超压时，呼吸人孔的泄压盖自动顶开，进行紧急泄压，使罐内压力保持正常；当罐内压力急剧减压或超真空时，吸入阀便开启急剧吸入大气，维护罐内正常压力；当吸入大气带有火花、火焰时，阻火层起到“器壁效应"的作用来阻止火焰的通过，以保护储罐的安全。
五、主要技术参数： 壳體材质：碳钢、不锈钢（SUS304、SUS304L、SUS316、SUS316L）、衬氟、塑料。 内部芯件：阀盘、阀座、阀杆、阀套。 内部芯件材质：不锈钢或聚四氟乙烯。 密封圈材质：聚四氟乙烯。 阻火层材质：不锈钢。 环境温度：-40~+60℃。 操作压力： A型：-295Pa（-30mmH20） +355Pa（+36mmH20） B型：-295Pa（-30mmH20） +980Pa（+100mm H20） C型：-295Pa（-30mmH20） +1750Pa（+180mm H20） D型：-295Pa（-30mmH20） +9800Pa（+1000mm H20）（特殊压力，用户） 防爆级别：BS 5501：IIA、IIB、IIC。 法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户，请注明压力等级） 制造、检测标准：按（石油储罐呼吸阀）SY7511-87、（石油储罐阻火器阻火性能和试验方法）GB5908-86等标准进行制造和验收；或用户标准。
六、维护与保养: 1、存放： 以上产品在运达工地后，若暂时不安装或以后工厂大修、检修，应存放在有防雨设施的仓库中；紧急放空人孔系列产品在运输时不得倒置。 2、维护： a、 对呼吸阀系列产品，工作人员应每月上罐顶检查一次，检查阀盘、阀座、阀杆、阀套等部位是否有灰尘、污垢，若有，应清理干静；每半年，给阀套、阀杆擦拭一遍变压器油。将波纹阻火层拆下，清洗干净，保证阻火层上每个孔畅通，防止堵塞，确保安全正常使用。定期检查通风气正、负阀盘动作是否灵活，导杆及阀盘接触密封面有无损坏，如有损坏应立即调换。在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘升降灵活。新阀启用时，应安装前清除阀盘间的防震物，否则呼吸阀将失灵。
b、 每半年工作人员应检查阻火呼吸阀的阻火层一次，若发现有污渍、杂质堵塞阻火层，应取下阻火层，用相对应的溶剂清除污渍，然后用清水将阻火层清洗干静，放在通风吹干后再放入壳體内。 c、 以上产品壳體内外表面的油漆应每年重新涂刷一遍。 七、安 装: 1 )呼吸阀应安装在储罐气源的zui高点，以降低物料蒸发损耗和以便顺利地提供通向呼吸阀zui直接和zui大的通道。通常对于立式罐，呼吸阀应尽量安装在罐顶中央顶板范围内，对于罐顶需设隔热层的储罐、可安装在梯子平台附近； 2 )当需要安装两个呼吸阀时，它们与罐顶中心应对称布置； 3 )若呼吸阀用在氮封罐上，则氮气供气管的接管位置应遠离呼吸阀接口，并由罐顶部插入储罐内约 200mm ，这样氮气进罐后不直接排出，达到氮封的目的。 |
