对夹衬氟蝶阀

产品时间：2024-03-27

简要描述：

在線咨询点击收藏

详细介绍

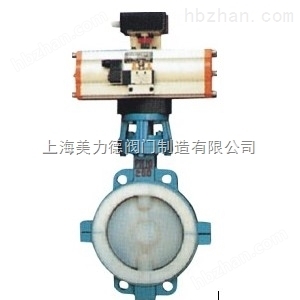

D671F46气动对夹衬氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，该阀门操作轻便，严密的密封性能，超長的使用寿命；可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。阀體采用分體式，阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制；保证阀轴不与腔内流體介质接触。气动衬氟蝶阀广泛适用于各种不同类型工业管道中液體和气體（包括蒸气）的输送，有严重腐蚀性介质的使用场合，如：..................等具有强腐蚀性的介质。

气动对夹衬氟蝶阀 结构特点

①體积小、重量轻、操作轻巧、便于安装、维修。
②密封性能优良可靠、零泄漏,使用寿命長。
③流量特性趋于直線,调节性能*。
④结构简单,开关迅速,90°旋转启闭。
⑤可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀的使用。
⑥可根据用户要求配置气动、電动装置,满足遥控和程控的需要。
⑦更换零件衬里材质可适用于各种介质。

气动 主要零部件材料

序号	零件名	灰铸铁	铸钢	不锈刚		超低碳不锈钢
序号	零件名	Z	C	P	R	PL	RL
1	上、下阀體、阀盖	A126C.135A	A126 WCB	A351CF8	A351CF8M	A351CF3	A351 CF3M
2	蝶板	A126 WCB	A105	A351CF8	A351CF8M	A351CF3	A351 CF3M
3	蝶板轴	A182 F6	A182 F6	A182 F304	A182 F316	A182 F304L	A182 F316L
4	衬里层/阀座	PTFE(F4) PTFE(F4) PCTFE(F3) FEP(F46) PFA(可溶性聚四氟乙烯)
5	O型圈	VITon (氟橡胶）			VITon (氟橡胶）
6	气缸	铝合金			铸钢

气动 主要外形尺寸与连接尺寸

公称通径		标准值							参考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	, , Z-φd	D0	H	W(kg)
DN (mm)	NPS (inch)	ANSI 125Lb 150Lb
50	2	43	152	120.5	92	2	16	4-φ19	200	150	5
65	21/2	46	178	139.5	105	2	18	4-φ19	250	160	7
80	3	46	190	152.5	127	2	19	4-φ19	250	170	10
100	4	52	229	190.5	157	2	24	8-φ19	300	185	14
125	5	56	254	216	186	2	24	8-22	300	210	22
150	6	56	279	241.5	216	2	26	8-φ22	200	230	32
200	8	64	343	298.5	270	2	29	8-φ22	240	285	66
250	10	71	406	362	324	2	31	12-φ25	240	325	80
300	12	81	483	432	381	2	32	12-φ25	280	360	94
350	14	92	533	476	413	2	35	12-φ29	280	430	125
400	16	102	597	540	470	2	37	16-φ29	320	475	150
450	18	114	635	578	533	2	40	16-φ32	320	525	172
500	20	127	699	635	584	2	43	20-φ23	360	565	225
600	24	154	813	749.5	692	2	48	20-φ25	360	630	290
750	30	165	887	846	813	2	45	44-φ23	400	675	330
900	36	200	1057	1009.7	972	2	53	44-φ26	400	805	405
1050	42	251	1226	1171.4	1130	2	59	48-φ29	500	995	480
1200	48	276	1392	1335	1289	2	65	44-φ32	500	1170	695
