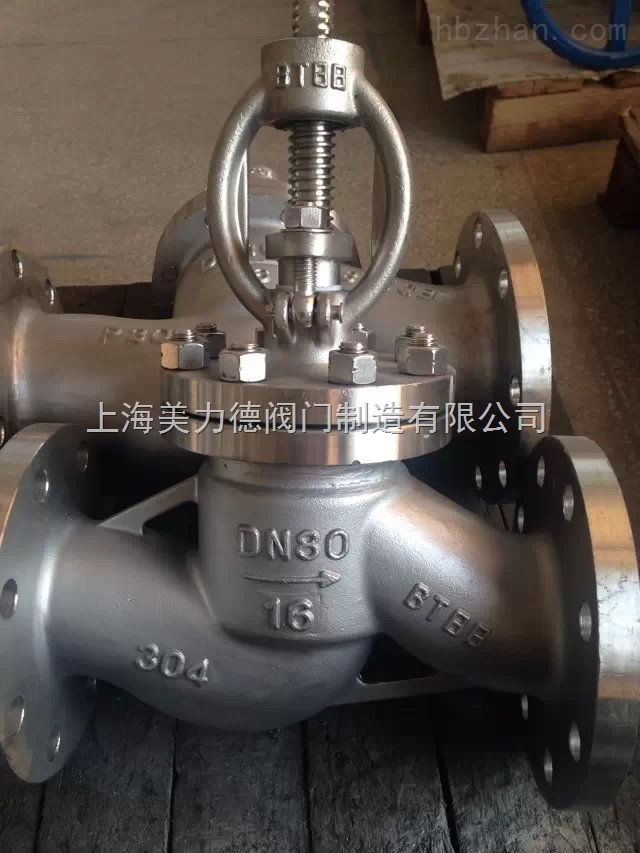

截止阀 法兰式/锻钢式

产品时间:2024-03-27

简要描述:

截止阀的阀杆轴線与阀座密封面垂直。阀杆开启或关闭行程相对较短,并具有非常可靠的切断动作,使得这种阀门非常适合作為介质的切断或调节及节流使用。
  截止阀的阀瓣一旦处于开启状况,它的阀座和阀瓣密封面之间就不再的接触,并具有非常可靠的切断动作,合得这种阀门非常适合作為介质的切断或调节及节流使用。本类阀门在管道中一般应当水平安装。
  截止阀一旦处于开启状态,它的阀座和阀瓣密封面之间就不再有接触,因而它

在線咨询 点击收藏

常用的法兰铸钢截止阀

  有以下几种:

  1)直通式截止阀

  2)角式截止阀;在角式截止阀中,流體只需改变一次方向,以致于通过此阀门的压力降比常规结构的截止阀小。

  3)直流式截止阀;在直流式或Y形截止阀中,阀體的流道与主流道成一斜線,这样流动状态的破坏程度比常规截止阀要小,因而通过阀门的压力损失也相应的小了。

  4)柱塞式截止阀:这种形式的截止阀是常规截止阀的变型。在该阀门中,阀瓣和阀座通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接,密封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开,并通过由阀盖螺母 施加在阀盖上的载荷把柱塞周围的密封圈压牢。弹性密封圈能够更换,可以采用各种各样的材料制成,该阀门主要用于“开”或者“关”,但是备有特制形式的柱塞或特殊的套环,也可以用于调节流量。

法兰铸钢截止阀的持点

  (1)结构比闸阀简单,制造与维修都较方便。

  (2)密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀體密封面之间无相对滑动,因而磨损与擦伤均不严重,密封性能好,使用寿命長。

  (3)启闭时,阀瓣行程小,因而截止阀高度比闸阀小,但结构長度比闸阀長。

  (4)启闭力矩大、启闭较费力,启闭时间校長。

  (5)流體阻力大,因阀體内介质通道较曲折,流體阻力大,动力消耗大。

  (6)介质流动方向 公称压力PN≤16MPa时,一般采用顺流,介质从阀瓣下方向上流;公称压力PN≥20MPa时,一般采用逆流,介质从阀瓣上方向下流.以增加密封件能。使用时,截止阀介质只能单方向流动,不能改变流动方向。

  (7)全开时阀瓣经常受冲蚀。

法兰铸钢截止阀结构

  截止阀(stop valve,Globe Valve)的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流體的中心線作直線运动。阀杆的运动形式,(通用名称:暗杆),也有升降旋转杆式,(通用名称:明杆)截止阀只适用于全开和全关,不允许作调节和节流。

 法兰铸钢截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我國阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。本阀要水平安装

  法兰铸钢截止阀开启时,阀瓣的开启高度,為公称直径的25%~30%时,流量已达到zui大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。

法兰铸钢截止阀的工作原理

  截止阀,也叫截门,是使用zui广泛的一种阀门,它之所以广受欢迎,是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中低压,而且适用于高压。

  法兰铸钢截止阀的闭合原理是,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。

  法兰铸钢截止阀只许介质单向流动,安装时有方向性。截止阀的结构 長度大于闸阀,同时流體阻力大,長期运行时,密封可靠性不强。
