ZJHN气动薄膜双座调节阀

产品时间:2024-03-27

简要描述:

ZJHN气动薄膜双座调节阀采用双号导向结构,配用多弹簧招执机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点

在線咨询 点击收藏






产品概述

ZJHN气动薄膜双座调节阀采用双号导向结构,配用多弹簧招执机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气體、液體、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大,允许泄漏也较大且不是很清洁的介质场合。本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64;阀體口径范围DN25~400。适用流體温度有-250℃~+560℃范围内多种档次。泄漏量标准為Ⅲ级和Ⅳ级。流量特性為線性或百分比。多种多样的品种规格可供选择。

主要零件材料

产品概述

ZJHN气动薄膜双座调节阀采用双号导向结构,配用多弹簧招执机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气體、液體、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大,允许泄漏也较大且不是很清洁的介质场合。本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64;阀體口径范围DN25~400。适用流體温度有-250℃~+560℃范围内多种档次。泄漏量标准為Ⅲ级和Ⅳ级。流量特性為線性或百分比。多种多样的品种规格可供选择。

主要零件材料

零件名称 材料 温度范围
阀體上阀盖 HT200 -20~200℃
ZG230-450 -40~450℃
ZG1Cr18Ni9Ti -250~550℃
ZG0Cr18Ni12Mo2Ti -250~550℃
阀芯、阀座 1Cr18Ni9 -250~550℃
0Cr18Ni12Mo2Ti -250~550℃
填 料 聚四氟乙烯 -40~200℃
膜 片 丁晴橡胶夹增强涤沦织物
压缩弹簧 60Si2Mn
膜 盖 A3

规格与技术参数

公称通径mm 25 32 40 50 65 80 100 125 150 200 250 300 400
额定流量系数kv
10 16 25 40 63 100 250 250 400 630 100 1600 2700
公称压力MPa 1.6 4.0 6.4
行 程mm 16 25 40 63 100
介质温度℃ -40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃
流量特性 直線、等百分比
法兰标准 符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
阀體
材质 PN
(MPa) 1.6 WCB(ZG230-450) CF3CF8 CF8M
4.0,6.0 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上阀盖型式 普通式(常温型),热片式(中温型)
可调比 30:1
气源接头 M16×1.5

注:可為用户提供ANSI,JPI,JIS法兰的产品,其法兰距按用户需要确定。

执行机构主要技术参数

型 号 ZHA(B)-1 ZHA(B)-2 ZHA(B)-3 ZHA(B)-4 ZHA(B)-5 ZHA(B)-6
有效面积cm2 200 280 400 630 1000 1600
行 程mm 10 16 25 40 60 1000
弹簧范围KPa 20~100(标准);20~100、40~200、20~60、60~100、80~240

主要技术性能指标

项目 指标值
基本误差% 不带定位器 ±5.0
带定位器 ±1.0
回差% 不带定位器 3.0
带定位器 1.0
死區% 不带定位器 3.0
带定位器 0.4
允许泄漏量L/h 1×10-3×阀额定容量
可配附件定位器:電气阀门定位器手轮 電磁阀 限位开关 電/气转换器 空气过滤减压器

允许压差

供气压力
MPa 弹簧压力
KPa 公称通径
25 32 40 50 65 80 100 125 150 200 250 300
0.14 20-100 5.4 4.4 4.9 3.8 4.7 3.6 2.8 3.75 2.7 2.15 2.0 1.7
0.24 40-200 10.8 8.8 9.8 7.6 9.4 7.2 5.6 7.5 5.4 4.3 4.0 3.4
注:使用条件為阀杆在介质流出端关闭时P2=0状态下。

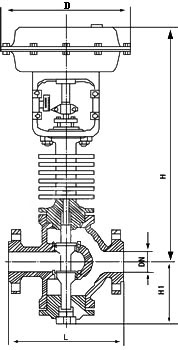

外形尺寸



公通径 25 32 40 50 65 80 100 125 150 200 250 300
L
(mm) PN1.6MPa 185 200 220 250 275 300 350 410 450 550 670 770
PN4.0MPa 190 210 230 255 285 310 335 425 460 560 740 805
PN6.4MPa 200 210 235 265 295 320 370 440 475 570 750 820
H
(mm) 普通型 567 570 645 650 877 887 899 1058 1068 1110 1498 1574
散热片型 697 700 775 780 1040 1050 1062 1257 1267 1309 1743 1819
H1(mm) 117 120 139 144 188 208 220 268 278 320 441 503
D(mm) 225 360 470 620
重量(KG) 33 35 47 51 98 111 148 236 292 433 760 920







零件名称

材料

温度范围

阀體上阀盖

HT200

-20~200℃

ZG230-450

-40~450℃

ZG1Cr18Ni9Ti

-250~550℃

ZG0Cr18Ni12Mo2Ti

-250~550℃

阀芯、阀座

1Cr18Ni9

-250~550℃

0Cr18Ni12Mo2Ti

-250~550℃

填 料

聚四氟乙烯

-40~200℃

膜 片

丁晴橡胶夹增强涤沦织物



压缩弹簧

60Si2Mn



膜 盖

A3



规格与技术参数

公称通径mm

25

32

40

50

65

80

100

125

150

200

250

300

400

额定流量系数kv


10

16

25

40

63

100

250

250

400

630

100

1600

2700

公称压力MPa

1.6 4.0 6.4

行 程mm

16

25

40

63

100

介质温度℃

-40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃

流量特性

直線、等百分比

法兰标准

符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产

阀體
材质

PN
(MPa)

1.6

WCB(ZG230-450) CF3CF8 CF8M

4.0,6.0

WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M

阀芯材质

1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M

上阀盖型式

普通式(常温型),热片式(中温型)

可调比

30:1

气源接头

M16×1.5

注:可為用户提供ANSI,JPI,JIS法兰的产品,其法兰距按用户需要确定。

执行机构主要技术参数

型 号

ZHA(B)-1

ZHA(B)-2

ZHA(B)-3

ZHA(B)-4

ZHA(B)-5

ZHA(B)-6

有效面积cm2

200

280

400

630

1000

1600

行 程mm

10

16

25

40

60

1000

弹簧范围KPa

20~100(标准);20~100、40~200、20~60、60~100、80~240

主要技术性能指标

项目

指标值

基本误差%

不带定位器

±5.0

带定位器

±1.0

回差%

不带定位器

3.0

带定位器

1.0

死區%

不带定位器

3.0

带定位器

0.4

允许泄漏量L/h

1×10-3×阀额定容量

可配附件定位器:電气阀门定位器手轮 電磁阀 限位开关 電/气转换器 空气过滤减压器

允许压差

供气压力
MPa

弹簧压力
KPa

公称通径

25

32

40

50

65

80

100

125

150

200

250

300

0.14

20-100

5.4

4.4

4.9

3.8

4.7

3.6

2.8

3.75

2.7

2.15

2.0

1.7

0.24

40-200

10.8

8.8

9.8

7.6

9.4

7.2

5.6

7.5

5.4

4.3

4.0

3.4

注:使用条件為阀杆在介质流出端关闭时P2=0状态下。

外形尺寸

公通径

25

32

40

50

65

80

100

125

150

200

250

300

L
(mm)

PN1.6MPa

185

200

220

250

275

300

350

410

450

550

670

770

PN4.0MPa

190

210

230

255

285

310

335

425

460

560

740

805

PN6.4MPa

200

210

235

265

295

320

370

440

475

570

750

820

H
(mm)

普通型

567

570

645

650

877

887

899

1058

1068

1110

1498

1574

散热片型

697

700

775

780

1040

1050

1062

1257

1267

1309

1743

1819

H1(mm)

117

120

139

144

188

208

220

268

278

320

441

503

D(mm)

225

360

470

620

重量(KG)

33

35

47

51

98

111

148

236

292

433

760

920



 当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由上海美力德阀门专家為您审核把关。
