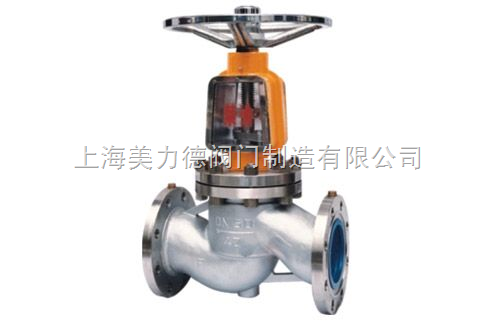

氧气截止阀

主YJ41W氧气截止阀除了具有普通阀门的功能外，又有其自身的特点。在制造时采用严格的禁油措施，并且所有零件在安装前均进行严格的脱脂处理。所有通径阀门法兰端均设有导電螺孔，以防静電。阀门外露部位有保护措施，防止尘土和油类污染。该类产品的所用材料分两大类：一类是选用了铸造硅黄铜為阀體、阀盖、阀瓣的用材；另一类是选用了优质不锈钢為阀體、阀盖、阀瓣的用材。 主要性能和使用范围

型号 公称压力 壳體试验压力Ps（Mpa） 气密封试验 适用温度（℃） 适用介质
水 气
YJ41W-25P
YJ41W-40P 2.5 3.8 2.5 2.5 常温 氧气

主要外形尺寸


YJ41W-40P、YJ41W-40R 重 量
（kg）
公称通径
DN（mm） 尺 寸 （mm）
L D D1 D2 D6 b f fz z-фd Dz i H D0
15 130 95 65 45 40 16 2 4 4-ф14 82 10 202 100 5
20 150 105 75 55 51 16 2 4 4-ф14 95 13 225 100 6.5
25 160 115 85 65 58 16 2 4 4-ф14 98 15 236 125 7
32 190 135 100 78 66 18 2 4 4-ф18 120 28 312 180 13.5
40 200 145 110 85 76 18 3 4 4-ф18 135 20 328 160 16
50 230 160 125 100 88 20 3 4 4-ф18 160 25 450 320 32
65 290 180 145 120 110 22 3 4 8-ф18 180 30 530 360 45
80 310 195 160 135 121 22 3 4 8-ф18 195 32 560 400 60
100 350 230 190 160 150 24 3 4.5 8-ф23 230 40 618 450 80
125 400 270 220 188 176 28 3 4.5 8-ф25 275 42 675 450 105
150 480 300 250 218 204 30 3 4.5 8-ф25 330 50 743 560 134
200 600 375 320 282 260 38 3 4.5 12-ф30 405 55 850 640 266
250 650 445 385 345 313 42 3 4.5 12-ф34 480 88 975 720 491
300 750 510 450 408 364 46 4 4.5 16-ф34 520 100 1115 800 705
400 950 655 585 535 474 58 4 5 16-ф41 650 140 1425 900 1234

订货须知：
一、①YJ41W氧气截止阀产品名称与型号②YJ41W口径③YJ41W是否带附件以便我们的為您正确选型。
二、若已经由设计单位选定请按YJ41W型号直接向我司销售部订購。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的公司专家為您审核把关。
