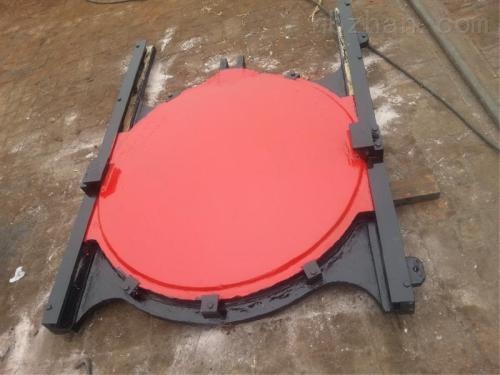

铸铁镶铜圆闸门

铸铁镶铜闸门结构与要求：

整體结构要求：闸门由连续的框架、提升轴（闸杆）、闸板、吊耳、手電两用/手动启闭机、装配好的铸铁件等组成。闸门应有足够的强度，以保证在储存、运输、操作等任何条件下都不会弯曲变形，所有结合部分和滑动表面都应是机械加工面，為了密封，闸门应带有镶铜密封圈。

闸框、闸座：

材料：HT250 GB9439-88。闸框应进行机械加工，以便与闸座或预埋件栓接。闸框两边应向上延伸。到闸门处于全开位置时闸板至少有一半支撑包含在闸框内，闸框应整體铸造，在大工作水头下，其拉伸、压缩和剪切强度的安全系数不小于5，闸框的厚度应在计算厚度上增加2mm的腐蚀余量，闸框内有加工过的凹形槽，槽内嵌入有铜质的密封座面，并用和密封座面相同材料制作的沉头螺钉与闸框联结，此密封座面应加工到≤3.2μm的表面粗糙度，闸框背面也应进行加工，以便与预埋墙框的机械加工面直接栓接，闸框与墙框结合面间在安装时应充填有粘结剂。

闸板、导轨、吊耳

材料均為HT250 GB9439-88，闸板為整體铸造结构、矩形、带有整體浇铸的水平和垂直方向的加强筋，加强筋使得闸板有足够的刚度，闸板应按大工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5，挠度不大于构件長度的1/1500。闸板的厚度应有在计算厚度上增加2mm的腐蚀余量，闸板的滑动面处应有加工过的凹形槽，槽内嵌入有铜质的密封座面，并用与密封座面相同材料制作的沉头螺钉与闸板联结，此密封座面应被加工到小于或等于3.2μm的表面粗糙度，沿整个闸板長度的每一边的滑动面处应加工成一台阶结构，此台阶结构与闸门导槽之间保持有小于或等于5mm的间隙，闸板的两边和上、下边应有与闸板牢固联结或铸成整體的楔形块均应进行加工，以便与闸框上的可调节的楔形块结合，闸板上方的闸板垂直中心線上应固结或整體铸造有吊耳，吊耳上有被加工成可嵌入方形铸铜质螺母的孔或螺母，用于与闸杆和启闭机联结。

闸门导轨将承受整个水平和契紧压力，因此导轨应按大工作水头设计，其拉伸、压缩及剪切强度的安全系数不小于5，导轨的整个接触面应被加工，嵌入导轨的沟槽表面也应被加工，在闸板侧边与导轨之间允许间隙小于或等于3mm，為防止导轨与闸框之间的相对运动，导轨应用不锈钢沉头螺钉与闸框联接或与闸板铸成整體，在闸门全开时，导轨仍应至少有维护和支撑闸板二分之一的長度

闸门闸框的底部应有防止闸板与闸框过度契紧而设置的可调节顶块，止顶闸板用的可调节螺钉安装在此顶块上。

预埋墙框：

用于闸门安装的墙框应由闸门生产厂完成，墙框的预埋深度应等于安装墙框处的混凝土的厚度，墙框的端面应被加工成平整的表面，并按安装双头螺栓的要求正确钻孔和攻丝，墙框外周围边应有止水挡板，安装时，墙框与闸座（闸框）结合面间应充填有粘结剂。

铸铁镶铜闸门安装说明：

闸门上下框设有固定块，可防止闸板在运输吊装等过程中滑出，安装凝固后（使用前）应先卸掉上闸框的固定块和下框紧回螺栓，方可启动。

闸门安装采用整體安装，将闸板与闸框的封水面间隙调到0.3mm以下后，进行二期浇筑，在浇注混凝土时，必须保证闸门闸框处于铅垂状态，流进闸板、闸框、楔铁、挡板间隙中的灰浆必须清除，防止灰浆凝固后影响闸门启闭。

闸门启闭时，应注意闸板的上下极限位置，以免损坏闸门或启闭机，闸门在启闭过程中应检查闸门升降有无卡阻

闸板与闸框為偶件配合，在多组运输和安装时，切勿互换。

铸铁镶铜闸门（提板闸门）1、性能要求 闸板压向门框大压力為0.1MPa。 脱离门框大压力為0.02MPa。 渗漏量不大于1.25L/min.m。 启闭时间5~10min。 安装形式附壁式、法兰式

铸铁镶铜闸门主要技术参数
