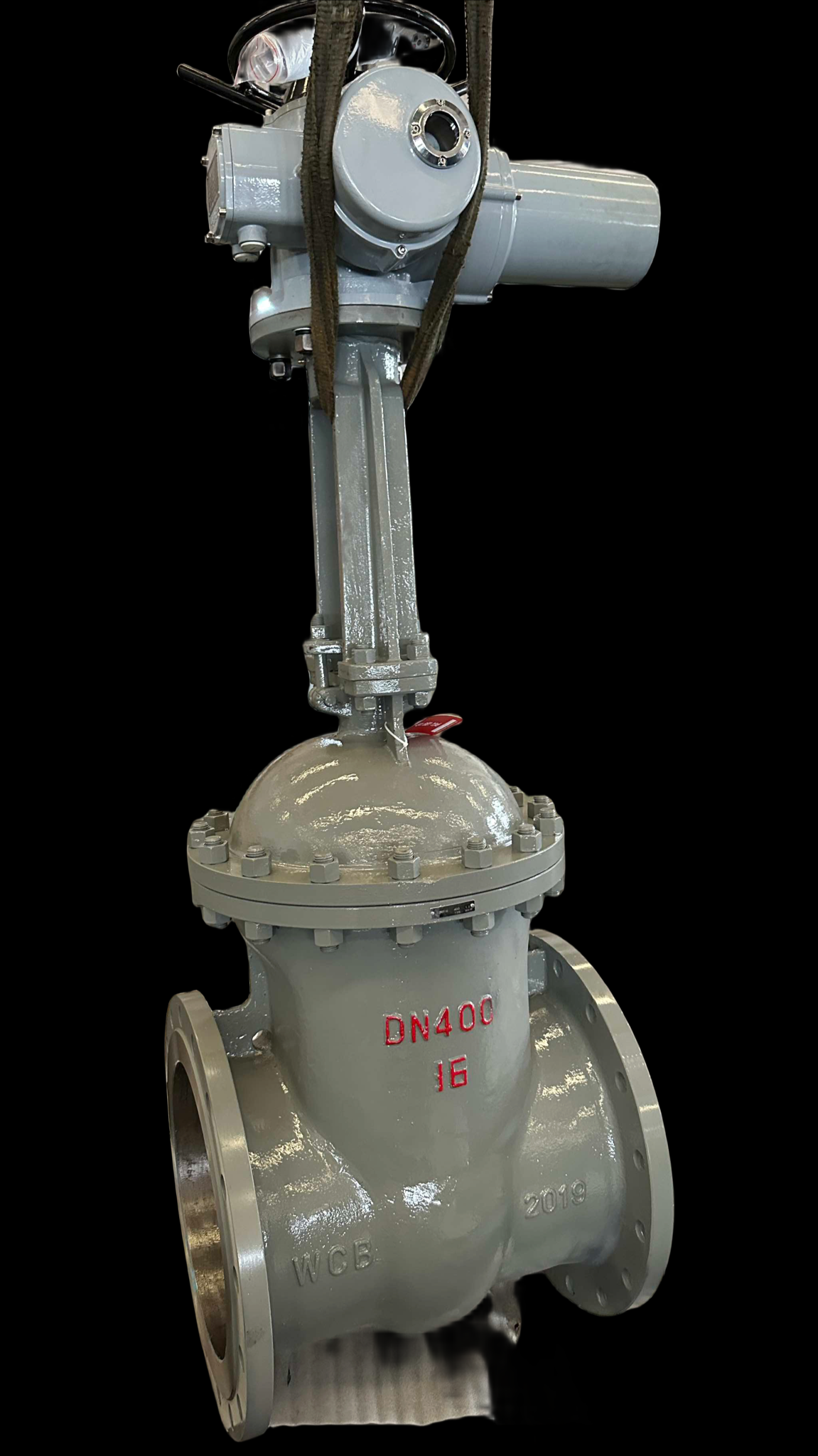

電动调节型法兰闸阀

電动调节型法兰闸阀主要产品广泛应用于水利、建筑、消防、電力、环保、石油、化工、医药等各个领域。為電装公司的主打产品，主要用途高中压法兰连接的闸阀适用于公称压力PN1.6～16.0MPa, 工作温度≤-29℃～550℃的石油、化工、水力、火力電站各种系统的管路上，切断或接通管路介质。

電动调节型法兰闸阀：

1、闸阀是截断阀之一，主要用来接通或截断管路中的介质; 闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。
2、楔式刚性单闸板结构简单，尺寸小，使用比较可靠，它适用于常温、中温的各种介质和压力的环境。广泛用于给排水、煤气、電力、冶金、石油、化工、轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭用。
3、流體阻力小。闸阀阀體内部介质通道是直通的，介质流经闸阀时不改变其流动方向，因而流动阻力较小。
4、启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比，闸阀的启闭较為省力。
5、介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过，均能达到接通或截断的目的。便于安装，适用于介质的流动方向可能改变的管路中。

電动调节型法兰闸阀工作原理：

开启过程
1在关闭位置，阀體受阀杆的机械施压作用，紧压在阀座上。
2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球體脱开阀座。
3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球體开始无摩擦地旋转。
4直至到全开位置，阀杆提升到极限位置，球體旋转到全开位置。
关闭过程
1关闭时，顺时针旋转手轮，阀杆开始下降并使球體离开阀座开始旋转。
2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和闸板同时旋转90度。
3 快要关闭时闸體已在与阀座无接触的情况下旋转了90度。
4手轮转动的***后几圈，阀杆底部的角形平面机械地楔向压迫球體，使其紧密地压在阀座上，达到*密封。

電动调节型法兰闸阀闸阀执行器特点：

1、電源：電机為三相交流，380V（特殊订货660V或220V），50Hz（特殊订货60Hz）；控制線為220V，50Hz（特殊订货60Hz）；遠程控制為24VDC。
2、工作环境：
（1）环境温度：-20～+60℃（特殊订货-60～+80℃）。
（2）相对湿度：≤90%（25℃时）。
（3）普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所 ；防爆型产品有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境為IIA、IIB级T1～T4组的爆炸性气體混合物。

電动调节型法兰闸阀用途：

用于液體、气體和风系统管道介质流量的模拟量调节，是AI控制。在大型阀门和风系统的控制中也可以用電动阀做两位开关控制。可以有AI反馈信号，可以由DO或AO控制，比较见于大管道和风阀等。开或关动作完成需要一定的时间模拟量的，可以做调节。
