产品时间:2024-03-28

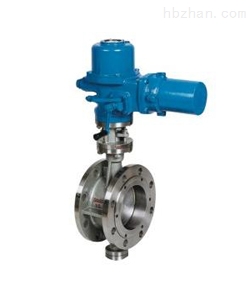

D943H電动多层次金属硬密封蝶阀厂家概述:
被广泛用于介质温度≤425℃的治金 、電力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流體使用。
D943H電动多层次金属硬密封蝶阀厂家用途:
用于石油、化工、冶金、電力、食品、医药、给排水、气體输送等不同介质的管路上作调节流量、截断或接通流體的装置。 选用不同的材质,有手动气动電动,蝶阀可分别适用于水、污水、海水、空气、蒸汽、煤气、可燃气體、腐蚀性介质、油品及食品等介质,工作温度可达600。被广泛用于治金、電力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流體使用。
D943H電动多层次金属硬密封蝶阀厂家特点:
蝶板密封圈采用软硬层叠式不锈钢片和柔性石墨板的密封面,使其具有金属硬密封和弹性密封的双重优点,无论在低温和高温工况下均具有优良的密封性能。
双向密封:因密封面锥角小于密封材料的磨擦角,蝶板关到密封位置时立即实现自锁,并能承受一定的反向压力冲击。
防火结构:全金属结构本身具有火灾安全的特性。
阀體密封面:采用堆焊硬质合金或不锈钢,使得密封面强度高、硬度好、耐磨损,可连续启闭60000次以上而无损伤。
密封圈:密封圈由压板夹在蝶板上,易于安装、调节和更换。
阀杆的上、下部位装有轴套,防止磨损和粘连,
電动多层次金属硬密封蝶阀厂家主要外形连接尺寸:
公称通径DN | A | B | C | D | E | 额定功率 | 额定電流 |
压力 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | ||
50 | 155 | 353 | 82.5 | 104 | 108 | 15W | 0.2A |
65 | 208 | 362 | 92.5 | 115 | 112 | 25W | 0.5A |
80 | 208 | 368 | 100 | 115 | 114 | 25W | 0.5A |
100 | 208 | 392 | 110 | 115 | 127 | 25W | 0.5A |
125 | 256 | 407 | 125 | 127 | 140 | 50W | 0.8A |
150 | 256 | 446 | 142.5 | 127 | 140 | 50W | 0.8A |
200 | 256 | 489 | 170 | 127 | 152 | 90W | 1.0A |
250 | 288 | 514 | 197.5 | 164 | 250 | 120W | 1.2A |
300 | 288 | 568 | 222.5 | 164 | 270 | 120W | 1.2A |
350 | 288 | 629 | 252.5 | 164 | 290 | 150W | 1.2A |
400 | 288 | 662 | 282.5 | 164 | 310 | 150W | 1.2A |
主要零部件材料
名称 | 材料 |
阀體 | 碳钢、不锈钢、铬钼钒钢 |
阀板 | 碳钢、不锈钢、铬钼钒钢 |
阀杆 | 2Cr13不锈钢、铬钼钒钢 |
密封圈 | 不锈钢、聚四氟乙烯、硬软叠层式金属片 |
阀座 | 不锈钢、堆司太立等硬质合金 |
填料 | 柔性石墨、聚四氟乙烯 |
