产品时间:2024-03-28
【D673H 硬密封蝶阀】符合國家标准JB/T8527-97(金属密封蝶阀),GB/T13927-92(通用阀门压力试验)标准及阀门其它相关标准的规定

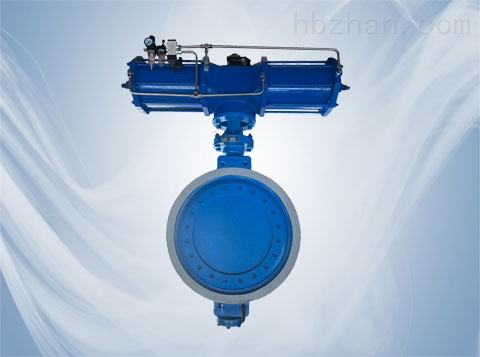

D673H对夹式硬密封气动蝶阀阀门优势
三偏心结构,无摩擦
本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
耐腐蚀,使用寿命長
密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,
密封面耐磨损
碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命長.
蝶板强度高,流阻小
大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
易安装,用户使用方便
驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。
阀门概况
【D673H 硬密封蝶阀】符合國家标准JB/T8527-97(金属密封蝶阀),GB/T13927-92(通用阀门压力试验)标准及阀门其它相关标准的规定。本产品 由阀體、蝶板、密封圈、传动机构等主要部件组成。【D643H硬密封蝶阀】结构采用三维偏心原理设计,弹性密封和硬软多层密封兼容的加工新工艺,使蝶阀在 运行工作时,减少其扭矩力,达到省力,节能之功能。从而确保整體的抗腐蚀、耐高温、抗靡损的可靠性。
阀门参数
执行标准 | 名称 | 设计及制造 | 结构長度 | 试压标准 | 上法兰尺寸 | 侧法兰尺寸 | |||||
参照标准 | GB/T 12238-2008 | GB/T 12221-2008 | GB/T 13927-2008 | ISO 5211 | GB/T 9113-2010 | ||||||
零部件信息 | 名称 | 1-阀體 | 2-阀座密封 | 3-蝶板 | 4-阀轴 | 5-涡轮 | |||||
材质 | 不锈钢304 | 430+石墨 | 不锈钢304 | 304 | 组件 |
