产品时间:2024-03-28

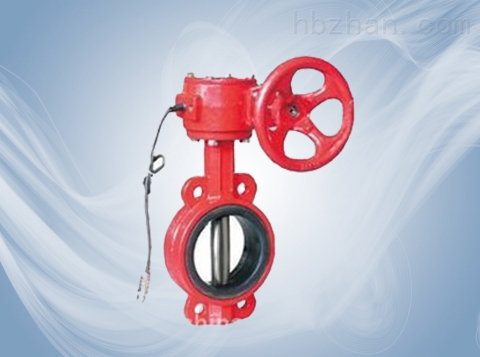

、XD371X-16 型对夹式信号蝶阀适用于消防系统中控制阀门,,当阀门开或关到位置时,阀门上的信号装置便可发出信号送至消防检测中心可以显示出蝶阀开启或关闭,以防止阀门误关闭而影响自动喷水灭火功能。
1、小型轻便,容易拆装及维修,并可以任意位置上安装。
2、结构简单、紧凑,90°旋转启闭迅速。
3、操作扭矩小,省力轻巧。
4、达到*密封,气體试验泄漏為零。
5、选择不同零部件材质,可适用多种介质。
6、流量特性趋于直線,调节性能好。
7、启闭试验次数多达万次,使用寿命長。
8、凡使用闸阀、截止阀、旋塞阀、胶管阀及隔膜阀的管路,特别在高层建筑消防系统及需要显示阀门开关状态的管線系统上,均可用该阀替换。
注释:1表示阀體,2表示阀轴,3表示蝶板,4表示阀座,5表示填料,6表示衬套,7表示密封圈,8表示圆垫片,9表示对开环,10表示挡圈。
XD371X-10信号蝶阀 | ||||||||
通径 | L | D | K | n-Фd | H | H1 | W | W1 |
50 | 43 | 165 | 125 | 4-Ф18 | 80 | 320 | 266 | 90 |
65 | 46 | 185 | 145 | 4-Ф18 | 89 | 330 | 266 | 90 |
80 | 46 | 200 | 160 | 8-Ф18 | 95 | 340 | 266 | 90 |
100 | 52 | 220 | 180 | 8-Ф18 | 114 | 360 | 266 | 90 |
125 | 56 | 250 | 210 | 8-Ф18 | 127 | 380 | 266 | 90 |
150 | 56 | 285 | 240 | 8-Ф22 | 139 | 390 | 266 | 90 |
200 | 60 | 340 | 295 | 8-Ф22 | 175 | 525 | 125 | 90 |
250 | 68 | 395 | 350 | 12-Ф22 | 203 | 555 | 125 | 90 |
300 | 78 | 445 | 400 | 12-Ф22 | 243 | 610 | 190 | 90 |
【性能参数】
