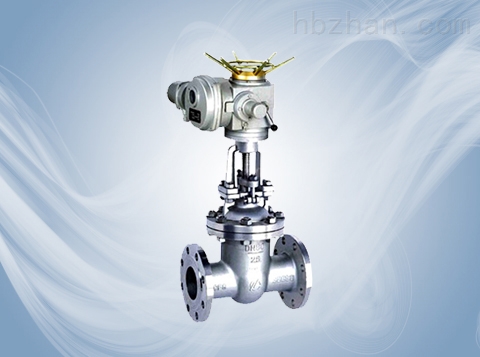

Z941W-16P電动不锈钢闸阀

電动闸阀使用说明:

Z941H/Y-16C/25/40/64/100/160P/R/RL電动闸阀简单地说就是用電动执行器控制阀门,从而实现阀门的开和关。其可分為上下两部分，上部分為電动执行器，下半部分為阀门。電动闸阀分為两种，一种為角行程電动阀：由角行程的電动执行器配合角行程的阀使用，实现阀门90度以内旋控制管道流體通断；另一种為直行程電动阀：由直行程的電动执行器配合直行程的阀使用，实现阀板上下动作控制管道流體通断。通常在自动化程度较高的设备上配套使用,本阀水平安装调节精度*、電动闸阀操作原理：電动闸阀通常由電动执行机构和阀门连接起来，经过安装调试后成為電动阀。電动闸阀使用電能作為动力来接通電动执行机构驱动阀门，实现阀门的开关、调节动作。从而达到对管道介质的开关或是调节目的。阀體材质為：铸钢、碳钢、不锈钢、铬钼钢。钢制楔式闸阀：法兰连接形式、明杆楔式刚性单闸板，阀座密封面材料為不锈钢，公称压力PN16~PN200，阀體材料為碳素钢（Z941H-16C Z941H-25 Z941Y-16C Z941Y-25 Z941H-40~200）、不锈钢（Z941W-16P Z941W-25P Z941Y-16P Z941Y-25P Z941W-16R Z941W-25R Z941Y-16R Z941Y-25R Z941H-40P~200P Z941H-40R~200R）、合金钢（Z941Y-16I Z941Y-25I Z941Y-16V Z941Y-25V Z941H-40I~200I）的闸阀。Z941 闸阀适用于工作压力 1.6~20.0MPa，工作温度 -29℃~570℃的石油、化工、水力、火力電站各种系统的管路上，输入4-20mA信号及380VAC、220VAC電源即可控制运转，切断或接通管路介质。连接方式：法兰、对焊、承插、焊接等方式。适用介质為：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。

電动闸阀结构与特点：

1、选材考究，符合國内外相关标准，材料的全面质量高。

2、符合*标准的要求，密封可靠、性能优良、造型美观。

3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Slite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命長。

4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。

5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。

6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。

電动闸阀主要外形尺寸：
