产品时间:2024-03-28

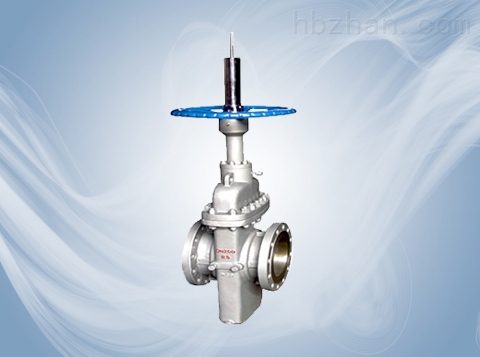

手动、法兰连接、明杆平行式刚性单闸板,阀座密封面材料為铬不锈钢+聚四氟乙烯,公称压力 PN16~PN160,阀體材料為碳素钢(Z43F-10C~160)
【产品用途】
Z43H、Z43Y、Z43F平板闸阀适用于天然气,石油,化工,环保,城市管道,燃气管線等输送管線,放空系统和汽储存装置上,用作启闭设备。Z43型带导流孔单闸板式平板闸阀适用于天然气开采和净化的長输管線。
【产品特点】
1、阀座的密封结构应為弹性有预紧力,上、下游密封座同时密封的结构。阀座与密封物间始终為面对面密封。
2、阀座有自清洗功能,并且在平板闸阀开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。
3、阀门执行机构的故障不会影响到阀门的其它部分,维修和更换工作能够在不拆下阀门的情况下进行。
4、轭架套管:铝青铜轭架套管配置针形止推轴承,大程度减少操作扭矩。
5、阀杆:螺纹長度直到托架;销钉和点焊;具有稳定性。
6、压力密封:结构简单,配置分段扣环和镀银低碳钢垫圈,有助于拆卸和实现好的阀帽密封。
7、阀座环:焊接阀座环垂直于流动通道,易于维护。
8、执行机构:这些阀门可以配置電动、液动或气动执行机构。DN300以下配置标准手动手轮,DN350以上配置斜齿轮操作机构。
9、轭架:*装配式轭架通过抗震测试,易于维护和安装执行机构。
10、压盖:两件式,自调节压盖,避免被弹出。
11、整體后座:硬面,使用寿命長。
12、阀瓣:弹簧负载阀瓣能够自行调节,减少执行机构的扭矩需求。
13、整體止动:整體铸造托架止动装置,定位组装的托架阀瓣,使得阀座更加稳定可靠。
【执行标准】
设计与制造:JB/T5298
法兰尺寸:JB/79
结构長度:JB/T5298
压力~温度:GB9131
检验与试验:JB/T5298
