产品时间：2024-03-28

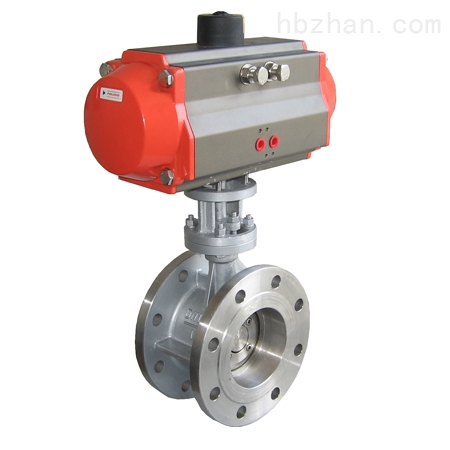

法兰式气动硬密封蝶阀由金属偏心蝶阀和電动执行器组成，可实现开关量和模拟量调节式两种控制方式
D643H硬密封气动蝶阀由金属偏心蝶阀和電动执行器组成，可实现开关量和模拟量调节式两种控制方式。金属偏心蝶阀阀杆轴線与蝶板密封面间偏置一个尺寸A，并与阀體通道轴線偏置一个尺寸B，阀座回转轴線与阀體通道轴線形成一个偏心角α，故形成三偏心。蝶阀从0°～90°开启时，蝶板密封面会在开启的瞬间立即脱离阀座密封面，在其90°～0°关闭时，只有在关闭的瞬间，其蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封。所以阀座与蝶板上的密封面之间无任何摩擦，去除了磨损和泄漏的可能性。
D643H硬密封气动蝶阀特点
结构紧凑，體积精小，运行可靠，密封性好
维修容易，安装方便，适应性强等优点
高平台设计符合ISO5211标准，可以ISO5211标准执行器，直接连接。互换性好
结构紧密，尺寸精度高。外观精美。
D643H硬密封气动蝶阀参数
气动执行器 | 双作用 单作用常闭式 单作用常开式 |
附件可选 | 换向電磁阀、限位开关、空气过滤减压阀、電气定位器、手轮机构 |
電压 | AC220V AC110V AC380 DC12V DC24V DC110V |
公称通径 | DN10-100mm |
公称压力 | 1.6MPa |
适用温度 | 三偏心硬密封：-30-425度 |
连接方式 | 对夹式，法兰式 |
阀體结构 | A型 |
阀體材质 | 铸钢，304，316，316L |
阀板材质 | 铸钢，304，316，316L |
阀座衬里 | 304 |
适用介质 | 水、液體、气體、油类、酸碱腐蚀性介质
|
