产品时间：2024-03-28

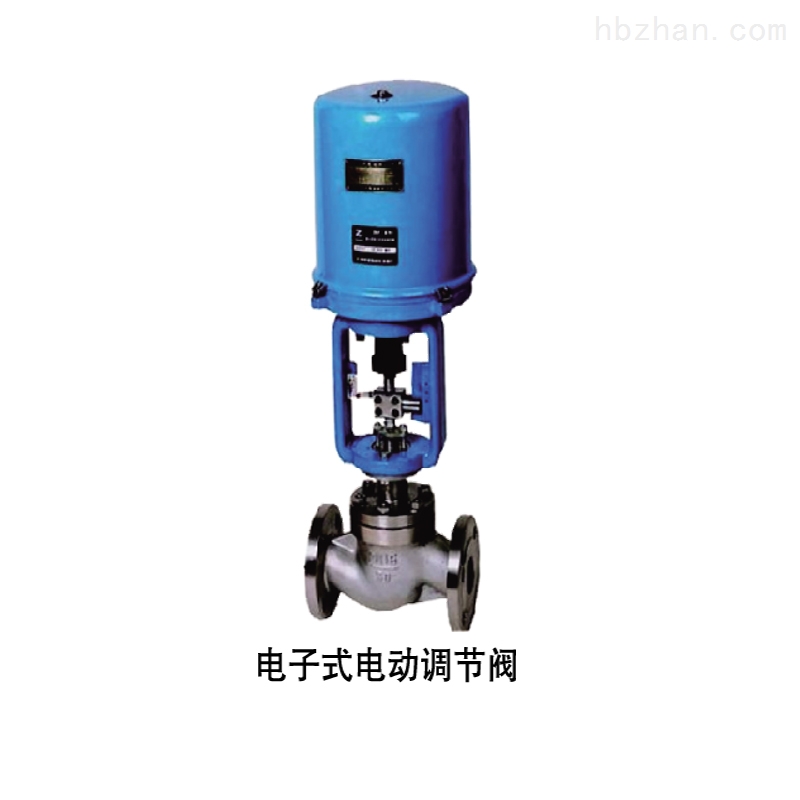

ZZWPE自力式電控温度调节阀（适用于较大口径及导热油控制）该阀大的特点只需要普通220VJN IDR ,利用被调介质自身的能量，直接对蒸汽，热水，热油与气體等介质被告自动调节与控制。
ZZWPE自力式電控温度调节阀产品概述：
自力式電控温度调节阀（适用于较大口径及导热油控制），该阀门大的特点只需普通220V電源，利用被调介质自身能量，直接对蒸汽、热气、热油与气體等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合,该阀结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。
产品结构特点：
本系列产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-20℃~350℃，接受信号為 0~10mA.DC或4~20mA.DC来改变被调介质流量，使被控工艺参数保持在给定值，其中单座调节型适用于压差较小，介质粘度较大或稍有颗粒杂质场合。套筒调节型适用于压差较大场合。
产品性能参数：
公称通径DN(mm) （阀座直径dn） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
(10) | (12) | (15) | (20) | ||||||||||||
额定流量系数 | 直级 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
额定行程 | 16 | 25 | 40 | 60 | |||||||||||
公称压力PN(MPa) | 1.0 1.6 4.0 6.4 | ||||||||||||||
固有流量特性 | 直線、等百分比 | ||||||||||||||
固有可调比 | 50 | ||||||||||||||
允许泄漏量 | 单座 | 硬密封：IV级 软密封：VI级 | |||||||||||||
套筒 | 硬密封：II级 软密封：VI级 | ||||||||||||||
工作温度t(℃) | -20~200 -40~250 -40~450 -60~450 | ||||||||||||||
信号范围（mA.DC） | 0~10 4~20 | ||||||||||||||
作用方式 | 電关式 電开式 | ||||||||||||||
使用环境温度（℃） | 電动调节阀：-20~70℃ | ||||||||||||||
使用环境湿度 | 電动调节阀：≤95% | ||||||||||||||
電源電压 | 220V 50Hz | ||||||||||||||
产品主要零件材料：
阀體、阀盖 | HT200、ZG230-450、ZG1Cr18Ni9Ti |
阀芯 | ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯 |
填料 | 聚四氟乙烯、柔性石墨 |
推杆、衬套 | 2Cr13 |
垫片 | 橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片 |
波纹管 | 1Cr18Ni9TiM |
