产品时间：2024-03-28

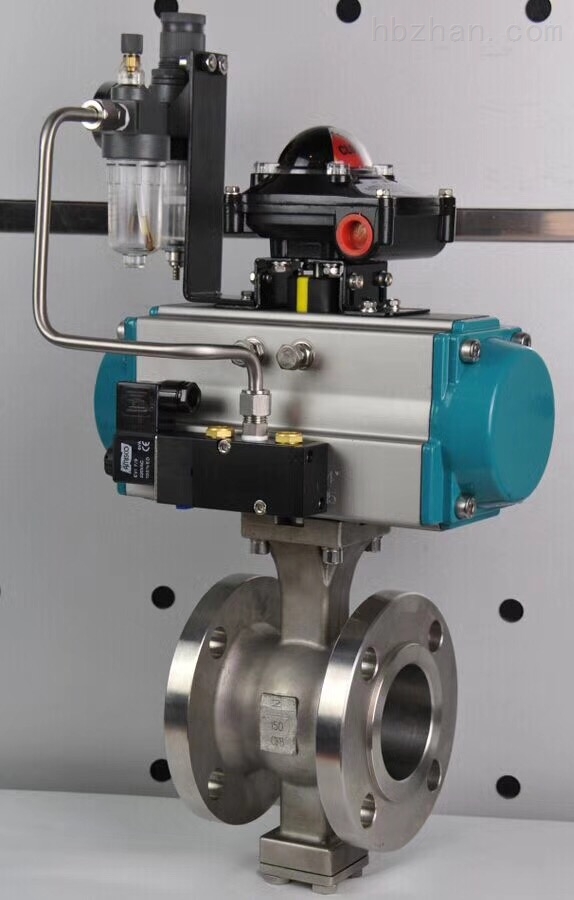

气动防爆法兰球阀是一种（球體）绕垂直于通道轴旋转90°的阀门，其由活塞式双作用或单作用（弹簧复位式）气动执行器和O型阀结构组成，配用附件電磁阀、空气过滤减压器、限位开关（阀位回讯器）或電-气阀门定位器，实现对工艺管路中流體介质的自动调节控制或二位切断控制。
气动防爆法兰球阀产品特点
1．气动球阀流體阻力小，是所有阀类中流體阻力小的一种，启闭迅速方便，以压缩空气為动力，通过活塞齿条，齿轮的机械传动阀杆，以角行程输出的扭矩转动球體 0~90°，就能快速完成启闭动作或调节动作。球芯通道平整光滑，不易沉积介质，可以进行管線式通球。结构简单、重量轻、密封性能好。是自动化控制系统中仪表的执行单元。
2．采用電-气阀门定位器，以電信号和压缩空气為动力，接受控制系统输入的0-10mA DC或4-20mA DC電流信号，由调节器将压缩空气，转换成气源压力信号输入输出，改变球芯的旋转角度，可实现比例调节动作。
3．采用電磁换向阀、阀位回讯器，以AC220V或DC24V電源電压和压缩空气作动力，实现对流體介质的快速二位切断控制。
4．气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，體积精小，采用全密封防水设计防护等级高。气缸體采用镜面气缸，无油润滑，磨擦系数小、耐腐蚀、具有*的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不摩损。
气动防爆法兰球阀技术性能参数
公称通径(DN) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
流量系数(KV) | 20 | 38 | 72 | 110 | 170 | 215 | 380 | 550 | 890 | 1400 | 2000 | 3580 | 5650 | 8100 | ||
公称压力PN(MPa) | 1.6 2.5 4.0 6.4 | |||||||||||||||
工作转角 | 0-90°(±3°可调) | |||||||||||||||
泄漏量(Q) | 软密封：O泄漏符合ANSI B16.104 5级 硬密封：≤10-4×阀的额定容量 | |||||||||||||||
气动执 | 型 号 | DA、GT、GTE系列；AW、AWS系列；ZSQ系列 | ||||||||||||||
气源压力 | 0.3～0.7MPa(净化压缩空气) | |||||||||||||||
作用形式 | 双作用/单作用(弹簧复位式) | |||||||||||||||
控制型式 | 切断型/调节型 | |||||||||||||||
流量特性 | 调节型:近似等百分比；二位切断型：快开性 | |||||||||||||||
调节型 | 输入信号 | 電信号：0～10mA、4～10mA 气信号：20～100kPa | ||||||||||||||
