产品时间：2024-03-28
气动法兰硬密封蝶阀其结构获得國家实用新型，有双作用和单作用式（弹簧复位），采用齿轮齿条式结构传动，性能更安全可靠；

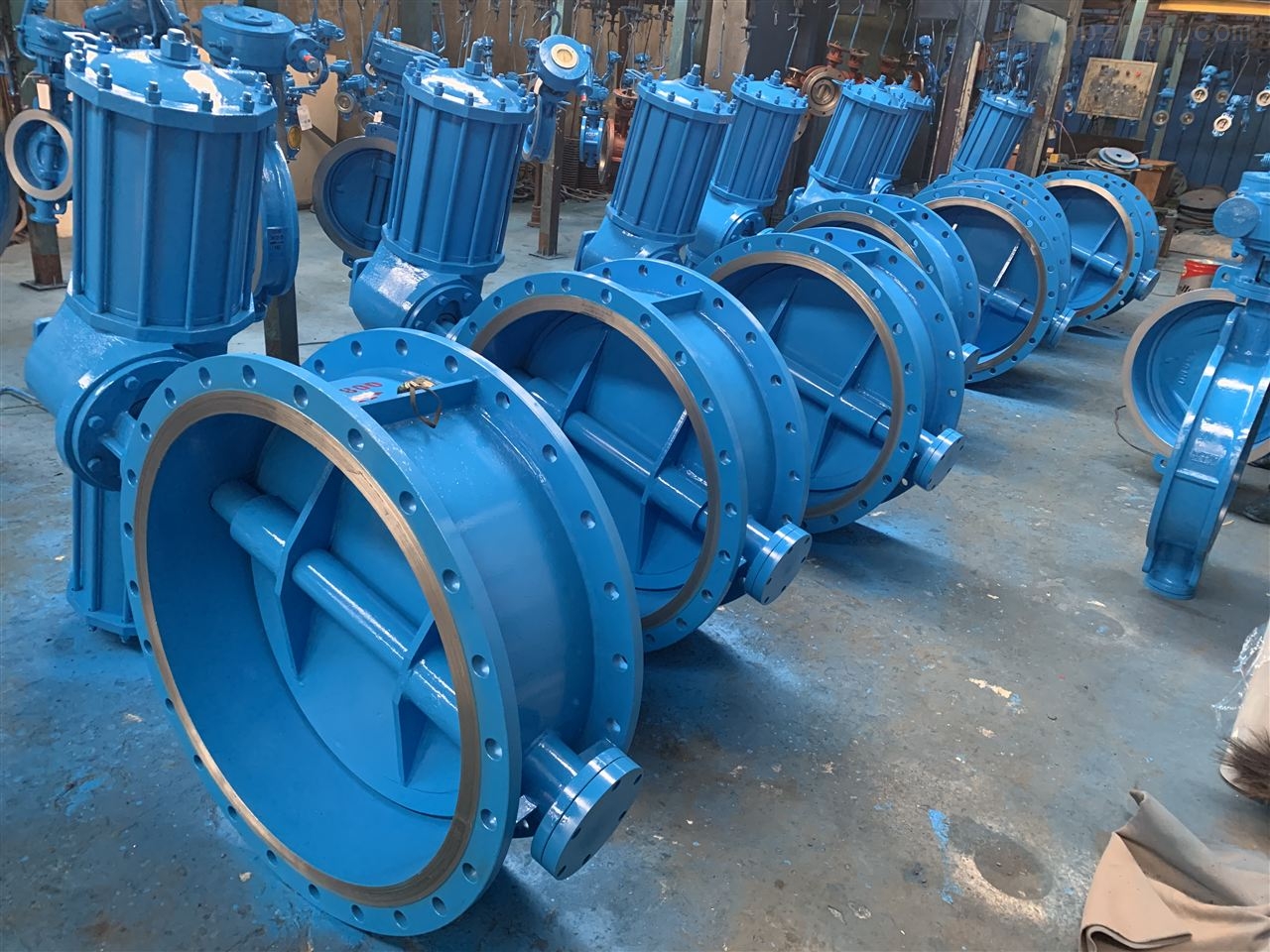

D643H气动法兰硬密封蝶阀概述
气动法兰硬密封蝶阀气动执行器采用新型AT/GT系列气动执行器，其结构获得國家实用新型，有双作用和单作用式（弹簧复位），采用齿轮齿条式结构传动，性能更安全可靠；大口径阀门采用AW系列气动执行器，拨叉式结构传动，结构合理，输出扭矩大。
【产品介绍】： D643H气动法兰硬密封蝶阀由角行程气动活塞式执行器及三偏心蝶阀阀體组成，采用三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。
【工作原理】： D643H气动法兰硬密封蝶阀阀杆轴線与蝶板密封面间偏置，并与阀體通道轴線偏置，阀座回转轴線与阀體通道轴線形成一个偏心角，故形成三偏心。蝶阀从0°～90°开启时，蝶板密封面会在开启的瞬间立即脱离阀座密封面，在其90°～0°关闭时，蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封。所以阀座与蝶板上的密封面之间无任何摩擦，去除了磨损和泄漏的可能性。
【产品特点】：1、蝶板密封面在关闭状态下，受力均匀，承压能力高。2、能实现双向密封功能，既可以调节，又具有切断功能。3、结构简单、紧凑、重量轻、易于安装和拆卸、维修方便。4、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。5、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命長。6、耐高温、耐低温、耐腐蚀性，操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠。
【可选择附件】
切断型附件：单電控電磁阀、双電控電磁阀、限位开关回讯器。调节型附件：電气定位器、气动定位器、電气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
【产品其他参数】：
主要技术参数
公称通经DN（mm)
50～2000
公称压力PN（MPa)
0.6
1.0
1.6
2.5
密封试验(MPa)
0.66
1.1
1.76
2.75
强度试验(MPa)
0.9
1.5
2.4
3.75
适用温度
碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质
水、空气、天然气、油品及弱腐蚀性流體
泄漏率
符合GB/T13927-92标准
驱动方式
蜗轮传动、電动、气动、液动
主要零部件材料
零件名称
材料
阀體
WCB、合金钢、不锈钢、QT450-10
蝶板
阀轴
2Cr13不锈钢、合金钢
密封圈
不锈钢圈
填料
柔性石墨
主要外形连接尺寸 (单位:mm)
公称通经(DN)
主要尺寸
法兰尺寸和螺栓规格
1.0MPa
1.6MPa
2.5MPa
L
H1
H
D
D1
n-Фd
50
108
350
112
165
125
4-18
65
370
115
185
145
8-18
80
114
380
120
200
160
100
127
420
138
220
180
235
190
8-22
140
460
164
250
210
270
8-26
150
555
175
285
240
300
152
760
340
295
12-22
360
310
12-26
830
243
395
405
355
425
12-30
178
895
445
400
410
485
430
16-30
950
280
505
16-22
520
470
490
16-33
216
1190
305
565
515
16-26
580
525
620
550
16-36
450
222
1255
615
20-26
640
585
670
600
20-36
500
229
1305
715
650
20-30
730
660
267
1340
780
725
840
770
20-33
845
20-39
700
292
1520
480
24-30
910
24-36
960
875
24-42
800
318
1710
530
1015
24-33
1025
24-39
1085
990
24-48
900
330
1810
1115
1050
28-33
1125
28-39
1185
1090
28-48
1000
1960
1230
1160
28-36
1170
28-42
1320
1210
28-56
1200
2250
1455
1380
32-39
1485
1390
32-48
1530
1420
32-56
,
