气动衬氟球阀

Q641F4气动衬氟球阀概述

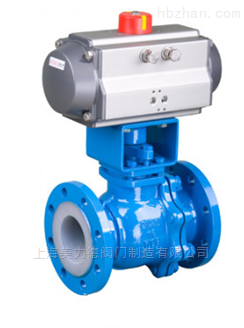

气动衬氟球阀，由气动活塞式执行机构和O型衬氟球阀组成。
阀體内腔及碟板均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蚀性和密封性。
主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。
■Q641F4阀體
型    式：直通铸造球型阀
公称通径：15～300mm
公称压力：PN1.0、1.6Mpa
法兰标准：JB/T79.1-94、79.2-94等
材    料：ZG230-450衬F46
上阀盖：与阀體一起铸造
工作温度：-40～+180℃；
压盖型式：螺栓压紧式
填    料：聚四氟乙烯填料
■Q641F4内组件
阀芯型式：球型阀芯
阀芯材料：2Cr13衬F46
流量特性：近似等百分比
额定行程：全开90°
■Q641F4执行机构
型    式：AT/SR、AW/AWS、GTD/GTE双作用、单作用活塞式执行机构
供气压力：0.3～0.8Mpa
气源接口：G1/4〞、G1/8〞、G3/8〞、G1/2〞
环境温度：-30～+70℃
■Q641F4作用型式
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
■Q641F4附件
定位器(YT1000型)、電磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构

产品概述
     Q641F46型是采用气动执行器与衬氟球阀组成，阀门采用氟塑料作為内衬，并配之以新型的带杆球體结构，再加上其*的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。可作开关或调节之用，耐腐蚀气动球阀适用于各种工业管道中液體和气體的输送(包括蒸气)，在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。全通径提供大的流量，并可用于扫線清洗或隔离输送的管道。
耐腐蚀广泛适用于各种不同类型工业管道中液體和气體(包括蒸气)的输送，特别是具有严重腐蚀性介质的使用场合，如：等具有强腐蚀性的介质。
主要技术参数
阀體及内件

执行机构

主要零件材料

主要性能指标

主要性能规范
