产品时间：2024-03-28

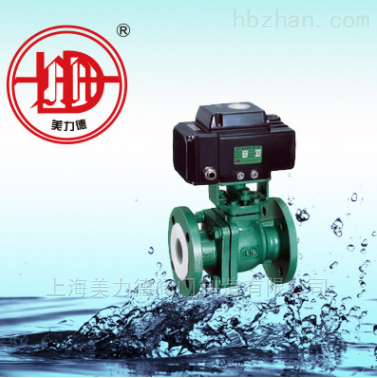

Q941F4-10C/Q941F46電动衬氟球阀可分為对分二片式和三片式两种结构型式，除具有的流體阻力小，启闭速度快，结构简单外，采用FEP衬里层的球阀,具有*的化學稳定性,可以适用除“熔融碱金属和元素氟"
Q941F4-10C/Q941F46電动衬氟球阀可分為对分二片式和三片式两种结构型式，除具有的流體阻力小，启闭速度快，结构简单外，采用FEP衬里层的球阀,具有*的化學稳定性,可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质。采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫線和管路维护。启闭件球件与阀杆铸（锻）為一體，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性。结构紧凑合理，阀體内腔空间小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏。
Q941F4-10C/Q941F46電动衬氟球阀基本型号
手动 | Q41F3 | 蜗轮 | Q341F3 |
Q41F46 | Q341F46 | ||
气动 | Q641F3 | 電动 | Q941F3 |
Q641F46 | Q941F46 |
技术规范
设计标准 | GB12237 |
结构長度 | GB12221 |
法兰标准 | JB/T79-94 |
GB9113.1-26 | |
检验试验 | JB/T9092-99 |
驱动方式 | 手动、電动、气动、蜗轮 |
Q941F4-10C/Q941F46主要零部件材料表
序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸钢 | ||
Z | C | P8 | R8 | R3 | R3 | ||
1 | 阀體／阀盖 | A216-C | A216-WCB | A351-CF8 | A351-CF8M | A351-CF3 | A351-CF3M |
2 | 球體/阀杆 | A216-WCB | A351-CF8 | A351-CF8M | A351-CF3 | A351-CF3M | |
3 | 衬里／阀座 | PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4) | |||||
4 | 填料/压盖 | PTFE(F4) | A351-CF3 | A351-CF3 | |||
5 | 填料 | A216-WCB | A351-CF8 | A351-CF8 | |||
6 | 支架 | A193-B7 | A194-8 | A193-B8M | |||
7 | 紧固螺栓 | A193-B7 | A193-B8M | A194-8 | |||
8 | 螺母 | A194-2H | A194-8 | A194-8 | |||
9 | 操作手柄 | A216-WCB | A216-WCB | A216-WCB | |||
