T型三通球阀有能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。

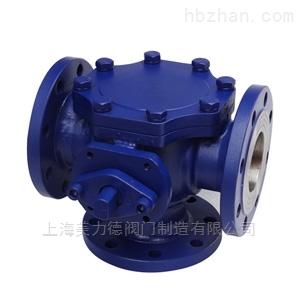

T型三通球阀GY001产品说明
T型三通球阀有能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。
产品特点
1、三通球阀在结构上采用一體化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化
2、T型三通球芯，使用寿命長，流通能力大，阻力小
3、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。
性能参数
| 型号 | Q45F-16C | Q45F-25C | Q45F-40C | Q45F-16P | Q45F-25P | Q45F-40P | |
| 工作压力（℃） | 1.6 | 2.5 | 4.0 | 1.6 | 2.5 | 4.0 | |
| 适用温度（℃） | ≤150 | ||||||
| 适用介质 | 水、蒸汽、油品等 | 弱腐蚀性介质 | |||||
| 材料 | 阀體 | 碳素钢铸件 | 铬镍钛不锈钢铸件 | ||||
| 球體、阀杆 | 2Cr13 | 铬镍钛不锈钢 | |||||
| 密封圈 | 增强聚四氟乙烯 | ||||||
| 填料 | 聚四氟乙烯 | ||||||
T型三通球阀GY001主要性能范围：
| 公称压力 PN(MPa) | 试验压力 | ||
| 壳體 | 高压液密封 | 低压液密封 | |
| 1.6 | 2.4 | 1.76 | 0.6 |
| 2.5 | 3.75 | 2.75 | |
| 4.0 | 6.0 | 4.4 | |
| CLASS150 | 3.0 | 2.2 | |
| 适用工况 | 适用介质 | 水、油品、气等非腐蚀介质和酸碱腐蚀介质 | |
| 适用温度 | -28～350℃ | ||
| 应用规范 | 连接法兰 | JB79-59 GB9113、 HG20592-97、 ANSI B16.5 | |
| 检验试验 | JB/T 9092-99 、API598 | ||
主要零件材料
| 零件名称 | 材质 | ||
| GB | ASTM | ||
| 阀體、阀盖 | WCB | A216-WCB | |
| 密封圈 | PTFE、对位聚苯 | PTFE、对位聚苯 | |
| 球體 | 1Cr18Ni9Ti | SS 304 | |
| 阀座、阀杆 | 2Cr13 | A246-416 | |
| 双头螺栓 | 35CrMoA | A193-B7 | |
