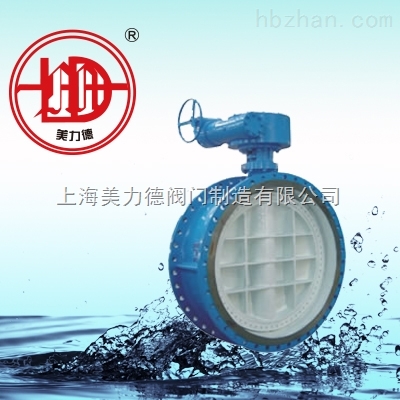

D343H-64C-DN200蝶阀

产品时间:2024-03-28

简要描述:

D343H-64C-DN200蝶阀的简单介绍
该阀是我厂技术人员经优化设计,含國家的高性能金属硬密封蝶阀。采用了“斜置椭圆蝶板径向动平衡密封系统",可靠地实现了蝶阀密封零泄漏,是真正具有*水平的高科技新产品。

在線咨询 点击收藏

D343H-64C-DN200蝶阀的简单介绍

该阀是我厂技术人员经优化设计,含國家的高性能金属硬密封蝶阀。采用了“斜置椭圆蝶板径向动平衡密封系统”,可靠地实现了蝶阀密封零泄漏,是真正具有水平的高科技新产品。

D343H-64C-DN200蝶阀的详细信息

一.产品介绍

该阀是我厂技术人员经优化设计,含國家的高性能金属硬密封蝶阀。采用了“斜置椭圆蝶板径向动平衡密封系统”,可靠地实现了蝶阀密封零泄漏,是真正具有水平的高科技新产品。该产品成批投产后,创造了良好的经济效益和社会效益,并作為以國代进产品,被國内外各企业大量选用,深受广大新老用户的欢迎,是值得您高度信赖的优质产品。

该阀的蝶板在启闭过程中,实现了蝶板密封圈与阀座密封面之间的无滑动磨擦·卡挤,密封面上的压力角大于磨擦角,采用了“径向动平衡密封系”设计,是蝶板开启阻力极低。启闭过程中蝶板密封面沿360°圆周各点可以瞬间快速完成,逐点接触和逐点脱离。开启密封即可分离,快速准确实现关闭接触自动相吻合的密封动作。

调节型多层次·全金属硬密封蝶阀由于密封面采用多重密封和整體全金属密封,经过高精度机械加工成椭圆形截面密封环,它与阀座金属密封面组成密封副。这种密封结构,在高压工况下不产生塑性变形,在高温或低温工况下,不存在冲压应力、焊接应力、弹性退火或咬坏脆裂现象,*解决了传统蝶阀密封结构不合理引起泄漏的弊病、大大提高了阀门密封可靠性。

我们设计的整體全金属密封型式在400℃~850℃超高温工况下、在产生强力水刀的工况下,优点就异常突出,不变形,密封面不被割切,同样保持良好的密封。

经实验测定调节型硬密封蝶阀开启扭矩為传统结构蝶阀的1/3左右,使用寿命是传统硬密封蝶阀的5~8倍。

二.适用范围

本阀适用于高、中、低压,高温、低温的管路中作闭路密封装置、节流装置和调节装置。广泛适用于石油、化工、冶金、矿山、電力、能源、交通、农田、水力、环保、建筑、医药、生物等行业。特别适用密封性要求较严格的工况,如煤气管道上,也适用水、蒸气、油品、空气、尘气、硝酸等腐蚀性介质。

使用温度-196℃~850℃,工作压力PN0.6--10Mpa或150—160磅级。本阀*可以取代笨重,价格高的闸阀、截止阀、球阀、节流阀,并作為以國代进产品。

三.蝶阀适用标准

GB标准蝶阀

设计制造验收按GB12238-89;JB/T8527-1997的规定。

结构長度按GB12221-89的规定,双法兰连接按短系列制造,对夹式连接DN40~65、DN1400~2000按長系列,DN80~600按中系列,DN700~1200按短系列制造,(其中≥4.0Mpa引用MSS SP-68标准)。对焊式按法兰長系列。法兰连接尺寸按GB/T9113.1-2000、GB/T9113.2-2000标准及GB9113.8-1988标准。阀门检验与试验按GB/T13927的规定。

执行标准:

·设计制造验收按API609凸耳和平板式蝶阀的规定

·设计制造验收按MSS SP-67-95蝶阀的规定

·设计制造验收按MSS SP-68-97蝶阀的规定

·结构長度:法兰式及对焊式按GB12221短系列、对夹式按MSS SP-68-97的规定

·法兰尺寸按ANSIB16.5-1992及MSS SP-44-91的规定

·阀门的检验与试验按API598的规定
