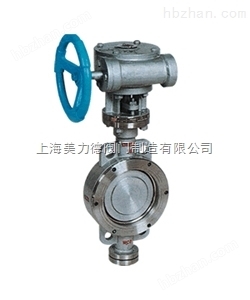

多层次硬密封蝶阀

多层次硬密封蝶阀

為偏心金属密封结构，密封形式為金属对金属密封，可调换金属密封圈对金属密封，不锈钢板与石墨复合板密封圈对金属密封。硬密封蝶阀的驱动形式除了電动之外还有：電动，蜗轮杆传动，气动等。 蝶板安装于管道的直径方向。在蝶阀阀體圆柱形通道内，圆盘形蝶板绕着轴線旋转，旋转角度為0°~90°之间，旋转到90°时，阀门则牌全开状态。

多层次硬密封蝶阀

适用于食品．医药．石油化工．電厂．钢厂．工业环保水处理及高层建筑．供排水管道上作调节流量和截断流體装置。
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。 　　
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命長等特点。 　　
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命長． 　　
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。 　　
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。 　　
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

分类

按工作压力分类

(1)真空蝶阀。工作压力低于标堆大气历的蝶阀。

(2)低压蝶阀。公称压力PN<1．6MPa的蝶阀。

(3)中压蝶阀。公称压力PN為2．5--6．4MPa的蝶阀。

(4)高压碟阀。公称压力PN為10。0--80．0MPa的蝶阀。

(5)超高压蝶阀。公称压力PN>100MPa的蝶阀。

按工作温度分类

(1)高温蝶阀。t>450 C的蝶阀

(2)中温碟阀。120 C

(3)常温蝶阀。一40C

(4)低温蝶阀。一100

(E)超低温蝶阀。t<一100 C的蝶阀
