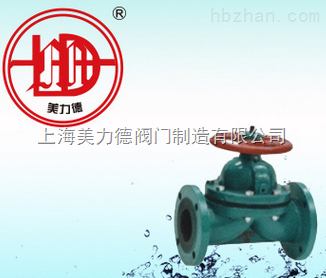

衬胶隔膜阀报价:衬胶隔膜阀是一种特殊形式的截断阀,出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜,把阀體内腔与阀盖内腔及驱动部件隔开,故称隔膜阀。其Z突出特点是隔膜把下部阀體内腔与上部阀盖内腔隔开,使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀,省去了填料密封结构,且不会产生介质外漏。
zui突出特点是隔膜把下部阀體内腔与上部阀盖内腔隔开,使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀,省去
了填料密封结构,且不会产生介质外漏。
1、采用橡胶或塑料等软质密封制作的隔膜,密封性较好。由于隔膜為易损件,应视介质特性而定期更换。
2、受隔膜材料限制,隔膜阀适用于低压和温度相对不高的场合。
3、隔膜阀按结构形式可分為:屋式、直流式、截止式、直通式、闸板式和直角式六种;连接形式通常為法兰连接;按驱动方式可分為手动、電动和气动三种,其中气动驱动又分為常开式、常闭式和往复式三种。
4、一般不宜用于温度高于60度及输送有机溶剂和强氧化介质的管路中,也不宜在较高压力的管路中使用,隔膜阀是在1.3×10-5~2.5X106Pa的流體系统中用来开启或隔断气流的阀门。
衬胶隔膜阀报价主要性能
型号 | 公称压力 Mpa | 实验压力(Mpa) | 工作压力(Mpa) | 适用温度 | 适用介质 | |||
阀體强度 | 密封面 |
|
|
| ||||
G41J-6 | 0.6 | 0.9 | 0.66 | 0.6 | 0.4 | 0.25 | 小于等于80摄氏度 | 一般腐蚀性介质 |
G41J-10 | 1.0 | 1.5 | 1.1 | 1.0 |
|
|
|
主要外形及链接尺寸
型号 | 公称尺寸 DN(mm | 外形及连接尺寸mm | ||||||
L | D1 | D | Do | Z-φd
| H | H1 | ||
G41J-6 | 25 | 145 | 85 | 115 | 120 | 4-14 | 121 | 135 |
32 | 160 | 100 | 135 | 120 | 4-18 | 132 | 150 | |
40 | 180 | 110 | 145 | 140 | 4-18 | 156 | 176 | |
50 | 210 | 125 | 160 | 140 | 4-18 | 169 | 195 | |
65 | 250 | 145 | 180 | 200 | 4-18 | 202 | 236 | |
80 | 300 | 160 | 195 | 200 | 4-18 | 216 | 256 | |
100 | 350 | 180 | 215 | 280 | 4-18 | 270 | 322 | |
125 | 400 | 210 | 245 | 320 | 8-18 | 338 | 406 | |
150 | 460 | 240 | 280 | 320 | 8-18 | 384 | 464 | |
200 | 570 | 295 | 335 | 400 | 8-23 | 518 | 638 | |
250 | 680 | 350 | 390 | 500 | 8-23 | 598 | 734 | |
300 | 790 | 400 | 440 | 560 | 12-23 | 698 | 778 | |
350 | 900 | 460 | 500 | 560 | 12-23 | 723 | 883 | |
400 | 1000 | 515 | 565 | 640 | 16-23 | 868 | 1078 | |
G41J-10 | 25 | 145 | 85 | 115 | 120 | 16-25 | 121 | 135 |
32 | 160 | 100 | 135 | 120 | 4-14 | 132 | 150 | |
40 | 180 | 110 | 145 | 140 | 4-18 | 156 | 176 | |
50 | 210 | 125 | 160 | 140 | 4-18 | 169 | 195 | |
65 | 250 | 145 | 180 | 200 | 4-18 | 202 | 236 | |
80 | 300 | 160 | 195 | 200 | 4-18 | 216 | 256 | |
100 | 350 | 180 | 215 | 280 | 8-18 | 270 | 322 | |
125 | 400 | 210 | 245 | 320 | 8-18 | 338 | 406 | |
150 | 460 | 240 | 280 | 320 | 8-23 | 384 | 464 |
