产品展示您现在的位置: 首页 > 产品展示 > > >手动对夹式蝶阀

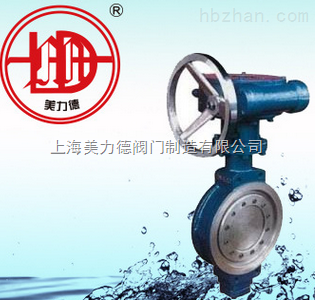

手动对夹式蝶阀

产品时间:2024-03-28

简要描述:

D373H/D73H手动对夹式蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、電力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流體使用。

在線咨询 点击收藏

D373H/D73H手动对夹式蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、電力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流體使用。



产品特点

1、手动对夹式蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能

2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命長等特点

3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命長

4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小

5、对夹式硬密封蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装

6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用



产品参数:



型号

D373H-10C~40
D373Y-10C~40

D373H-10P~40
D373Y-10P~40

工作压力(MPa)

1.0~4.0

适用温度(℃)

≤300

适用介质

水、油品、蒸汽等

材料

阀體、蝶板

铸钢

奥氏體不锈钢

阀杆

40Cr

奥氏體不锈钢

密封面配对材料

不锈钢/不锈钢

不锈钢/司太立

填料

柔性石墨

聚四氟乙烯

D373H/D73H主要外形和连接尺寸

公称通径结构長度外形尺寸连接長度
HD373H D373YD673HD973H0.6MPa1.0MPa
mmInchLH1A1B1H2A2B2H3A3B3D1Z-dD1Z-d
50243112350180200625245725302502551104-141254-18
652?46115370180200625245725302502551304-141454-18
80349120380180200645245725652502551504-181608-18
100456138420180200675355926002502551704-181808-18
125564164460180200715355926402502552008-182108-18
150670175555270280800355927053003152258-182408-22
2008712086052702808502501707753003152808-182958-22
250107624368027028092525017094530031533512-1835012-22
30012832838003804201035450200107030031539512-2240012-22
35014923108353804201070450220114030031544512-2256016-22
400161023409154504701190450220121030031549516-2251516-26
450181143809604804901250650280133557571455016-2256520-26
5002012741010204804901290650280141557571460020-2262020-26
6002415447012254804901455850380160565681070520-2672520-30
7002816555013556406601585850380184465681081024-2684024-30
80032190640147064066017001250380204065681092024-3095024-33
900362037101545750860196512503802255785863102024-30105028-33
1000402167701795850900201512503802380785863112028-30116028-36
1200482548901965850900225012503802640785863134032-33
