产品时间：2024-03-28

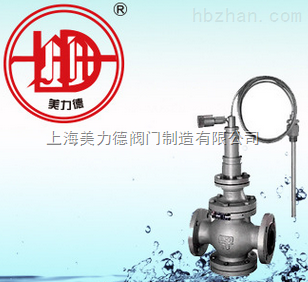

ZZWP型自力式温度调节阀Z大的特点是无需任何外加能源，
利用被调节介质的能量，实现温度的自动调节，温度调节范围宽，安全可靠，广泛用于石油、化工、電力、冶金、供热制冷等设备的温度自动调节中。
ZZWP型自力式温度调节阀zui大的特点是无需任何外加能源，
利用被调节介质的能量，实现温度的自动调节，温度调节范围宽，安全可靠，广泛用于石油、化工、電力、冶金、供热制冷等设备的温度自动调节中。
设计制造依据：IEC60534
口径范围：DN20-DN200
压力范围：PN16-PN64
材质：碳钢、不锈钢、铬钼钢
备注：可以根据客户的特殊需要设计制造，按合同的约定生产。
ZZWP型自力式温度控制阀使用特点
1、體积小重量轻安装简易；
2、准确可靠寿命長；
3、免维修式工作；
4、调解设定简易；
5、无源工作（无電源、气源正常工作)；
6、无需昂贵的调试费用；
7、阀體密封采用V型环高温密封组件，防止了阀杆过紧抱死或漏气的可能性。
ZZWP型自力式温度控制阀结构尺寸：
本产品的结构主要由感温装置、温度设定装置、控制执行装置、过温保护装置、压力平衡装置及阀體部分给成。
设定温度范围：
用于洗澡，生活热水30℃-70℃
用于采暖、空调45℃-95℃
用于除氧器80℃-110℃
用于其他行业特殊用途120℃-180℃
注：也可根据用户要求，设计制造低温（10℃-30℃）和高温（180℃以上）的控制范围。
高稳定型自力式温度控制阀：
产品所用材质：
温度传感器：紫铜或不锈钢
传感器导管：紫铜
控制热行器：不锈钢和黄铜
联按支架：钢或铸铁
平衡器：不锈钢
阀杆：不锈钢
阀瓣：不锈钢
阀座：黄铜
阀體：铸铁（1.6MPa)铸钢（2.5Mpa)不锈钢（2.5MPa)
技术性能：表二
型号 | C值(m2/h)流通能力 | 公称压力 | 传感器导管長度 | 温度精度（℃） | |
单阀座 | 双阀座 | ||||
15 | 3 |
| 1.6Mpa | 1.5m | ±1(±2)用于采暖，空调等闭路循环系统时控精度為±1℃；用于洗澡，生活热水等闭路循环系统时控制精度為±2℃，以上控精度是在系统额定循环相对稳定状态时。用于洗澡的系统必须有循环或加相对容积的蓄水箱后可达到所控制的精度。 |
20 | 5 |
| |||
25 | 8 |
| |||
32 | 12 |
| 3m | ||
40 | 20 |
| |||
50 | 32 |
| |||
65 | 50 |
| |||
80 | 80 | 100 | 3.6m | ||
100 | 120 | 150 | |||
125 | 180 | 200 | 4m | ||
150 | 260 | 350 | |||
200 |
| 550 | 4.6m | ||
250 |
| 700 | |||
300 |
| 1200 | |||
其主要外形参数见表一
DN | D1 | D2 | (n-φ) | D3 | L1 | L2 | 管螺纹 | H | 重量Kg | |
单座 | 双座 | |||||||||
15 | 95 | 65 | 4-φ14 | 15 | 140 | 200 | 1 | 300 | 1 |
|
20 | 105 | 75 | 4-φ14 | 15 | 160 | 200 | 1 | 360 | 15 |
|
25 | 115 | 85 | 4-φ14 | 15 | 180 | 200 | 1 | 390 | 15 |
|
32 | 135 | 100 | 4-φ18 | 25 | 200 | 310 | 5/4 | 480 | 23 |
|
40 | 145 | 110 | 4-φ18 | 25 | 200 | 310 | 5/4 | 500 | 26 |
|
50 | 160 | 125 | 4-φ18 | 25 | 230 | 310 | 5/4 | 570 | 28 |
|
65 | 180 | 145 | 4-φ18 | 25 | 290 | 310 | 5/4 | 590 | 32 |
|
80 | 195 | 160 | 8-φ18 | 25 | 310 | 360 | 5/4 | 660 | 46 | 49 |
100 | 215 | 180 | 8-φ18 | 25 | 350 | 360 | 5/4 | 800 | 52 | 58 |
125 | 245 | 210 | 8-φ18 | 32 | 395 | 360 | 3/2 | 920 | 69 | 76 |
150 | 280 | 240 | 8-φ18 | 32 | 470 | 360 | 3/2 | 950 | 91 | 102 |
200 | 335 | 295 | 12-φ23 | 38 | 585 | 460 | 3/2 | 970 |
| 190 |
250 | 405 | 355 | 12-φ25 | 38 | 622 | 460 | 3/2 | 1080 |
| 230 |
300 | 480 | 410 | 12-φ25 | 38 | 698 | 460 | 3/2 | 1120 |
| 310 |
