SRBB高低接管蓝式过滤器:『高低篮式过滤器』专业生产厂家,由本厂自主研发生产的【篮式过滤器】质量可靠、价格合理、售后服務完善。『高低篮式过滤器』适用于各种轻重工业及楼宇管道。【过滤器】广泛应用于:化工、石化、石油、造纸、采矿、電力、液化气、食品、制药、给排水、市政、机械设备配套、電子工业,城建等领域。
SRBB高低接管蓝式过滤器
我公司為『高低篮式过滤器』专业生产厂家,由本厂自主研发生产的【过滤器】质量可靠、价格合理、售后服務完善。『高低篮式过滤器』适用于各种轻重工业及楼宇管道。
【过滤器】广泛应用于:化工、石化、石油、造纸、采矿、電力、液化气、食品、制药、给排水、市政、机械设备配套、電子工业,城建等领域。
【过滤器】是输送介质管道上*的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来消除介质中的杂质,以保护阀门及设备的正常使用。当流體进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤网取出,处理后重新装入即可,因此,使用维护极為方便。
SRBB高低接管蓝式过滤器
【过滤器的选用】①进出口通径:原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径*。②公称压力:按照过滤管路可能出现的zui高压力确定过滤器的压力等级。③孔目数的选择:主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。各种规格滤网可拦截的粒径尺寸可直接向我司询问。④过滤器材质:过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
概述
SRBB高低篮式过滤器是除去液體中含有少量固型物的小型设备,可保护压缩机、泵和其它设备及仪表等正常工作;也是提高产品纯度、净化气體的小型设备。广泛应用于石油、化工、化纤、医药、食品等行业。蓝式过滤器是过滤器中的*,它比其它过滤器技术要求高,主要用于管道上,来处理管内高精度液體。SRBB高低篮式过滤器工作原理:该过滤器设计合理,使用方便,可打开上盖拿出滤网处理污物,不会带有污物留在管内,滤网采用40-200目。SRBB高低篮式过滤器作用说明:安装前先检查产品螺丝有没松脱,污物有没带入过滤器内,此产品一事实上要安装在管道进口前(否泵前),安装时请注意流向标志,在使用时一定要定期清理过滤器滤网。SRBB高低篮式过滤器由壳體、排污盖、滤芯、螺柱等组成。网眼总面积是入口管道面积的3-4倍,压差為0.05-0.15,压力在设计有不同。
技术参数

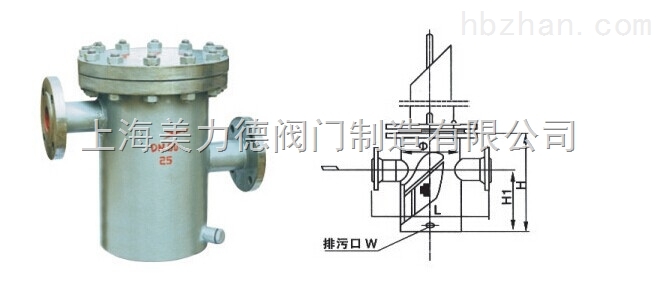

公称直径 DN | φ | L | H1 | H2 | H | 排放口“ N” | 有效过滤面积 (m2) |
25 | 76 | 180 | 110 | 180 | 280 | R1/2″ | 0.003619 |
32 | 76 | 200 | 110 | 180 | 285 | R1/2″ | 0.003619 |
40 | 108 | 260 | 120 | 220 | 340 | R1/2″ | 0.005718 |
50 | 108 | 260 | 120 | 220 | 340 | R1/2″ | 0.005718 |
65 | 133 | 330 | 160 | 270 | 400 | R1/2″ | 0.009613 |
80 | 159 | 340 | 180 | 320 | 460 | R3/4″ | 0.01539 |
100 | 219 | 420 | 220 | 390 | 550 | R3/4″ | 0.02464 |
125 | 273 | 480 | 260 | 450 | 630 | R3/4″ | 0.03158 |
150 | 273 | 500 | 310 | 530 | 720 | R3/4″ | 0.04866 |
200 | 325 | 560 | 390 | 670 | 900 | R3/4″ | 0.07858 |
250 | 426 | 660 | 480 | 800 | 1070 | M20*1.5 | 0.12005 |
300 | 478 | 750 | 640 | 1040 | 1360 | M20*1.5 | 0.16537 |
400 | 530 | 850 | 640 | 1100 | 1500 | M20*2.0 |
|
500 | 630 | 1050 | 640 | 1200 | 1600 | M20*2.0 |
|
600 | 800 | 1380 | 700 | 1300 | 2000 | M20*2.0 |
