产品时间：2024-03-28

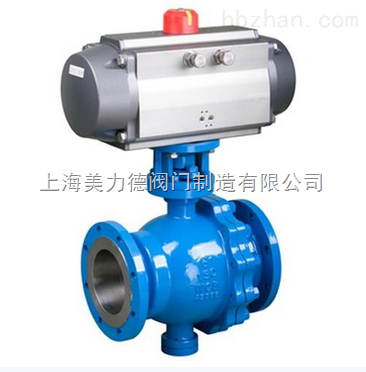

Q641F46衬氟球阀是采用氟塑料作為内衬，并配之以新型的带杆球體结构，再加上其*的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。可作开关或调节之用，本产品适用于各种工业管道中液體和气體的输送（包括蒸气），....等强腐蚀性介质中均能很好地工作
衬氟球阀是采用氟塑料作為内衬，并配之以新型的带杆球體结构，再加上其*的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。可作开关或调节之用，本产品适用于各种工业管道中液體和气體的输送（包括蒸气），在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。全通径阀门提供zui大的流量，并可用于扫線清洗或隔离输送的管道。
产品广泛适用于各种不同类型工业管道中液體和气體（包括蒸气）的输送，特别是具有严重腐蚀性介质的使用场合，如.........王水等具有强腐蚀性的介质。
技术参数
设计标准：GB12237-89 SNV 企标
结构長度：GB12221-89 JB1686
法兰标准：JB/T79 GB9113 HG20592 ANSI B16.5
公称压力：1.0、1.6、2.5MPa 150Lb
检验试验：JB/T9092-99，電火花检测
驱动方式：手动、蜗轮、气动、電动。
主要外形尺寸与连接尺寸( mm )：
| 公称通径 | L | D | D1 | D2 | b | f | Z-φd | L1 | H |
| Q41F46-16 Q41F40-16 Q41EA-16 Q41F2-16 Q41PO-16 | |||||||||
| 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-φ14 | 120 | 95 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | 130 | 98 |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | 150 | 104 |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-φ18 | 190 | 115 |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-φ18 | 220 | 125 |
| 50 | 200 | 160 | 125 | 100 | 18 | 3 | 4-φ18 | 230 | 132 |
| 65 | 220 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | 270 | 148 |
| 80 | 250 | 195 | 160 | 135 | 20 | 3 | 4-φ18 | 300 | 165 |
| 100 | 280 | 215 | 180 | 155 | 22 | 3 | 4-φ18 | 330 | 180 |
| 125 | 320 | 245 | 210 | 185 | 24 | 3 | 4-φ18 | 600 | 230 |
| 150 | 360 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | 800 | 288 |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-φ23 | 1000 | 325 |
